Les “ connexions cachées ” des nouvelles énergies : comprendre les principaux atouts des câbles à énergies nouvelles dans un seul article

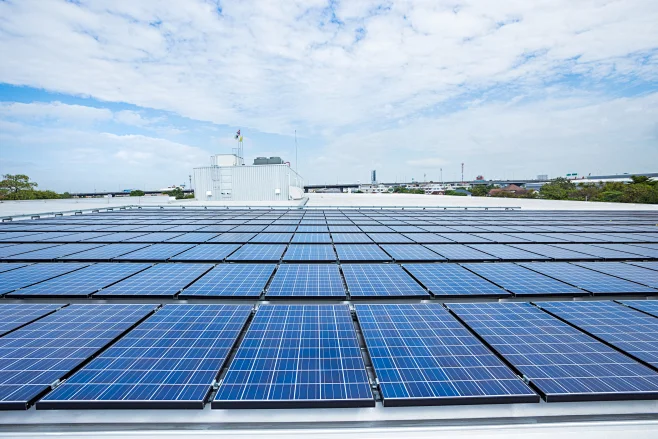

Lorsque des panneaux solaires captent la lumière du soleil dans les déserts, que des éoliennes tournent au-dessus des pâturages côtiers, que des bornes de recharge alimentent rapidement les véhicules électriques et que des stations de stockage d'énergie emmagasinent l'électricité excédentaire jusqu'au bout de la nuit, on peut s'émerveiller de la puissance de ces nouvelles installations énergétiques. Pourtant, on remarque rarement les “ veines invisibles ” qui les relient discrètement, garantissant ainsi le transport de l'énergie verte. Il s'agit du câble d'alimentation, un “ agent de transmission spécial ” sur mesure, conçu pour des applications telles que le photovoltaïque, l'éolien, le stockage d'énergie et les véhicules à énergies nouvelles. Contrairement aux panneaux solaires et aux éoliennes, visibles du premier coup d'œil, il assure la mission première du transport de l'énergie. Chaque dimension de son câble est conçue avec un savoir-faire adapté aux environnements extrêmes, et chaque paramètre de performance est crucial pour la sécurité et l'efficacité des projets énergétiques.

On pourrait se demander : les câbles pour énergies nouvelles, les câbles domestiques et les câbles industriels classiques ne servent-ils pas tous à transporter de l'électricité ? En quoi peuvent-ils être différents ? La réponse est simple : ils sont radicalement différents ! Si les câbles ordinaires sont comme des “ employés de bureau dans une serre ”, se contentant de transporter de l'électricité dans un environnement intérieur confortable, les câbles pour énergies nouvelles sont quant à eux des “ forces spéciales déployées toute l'année sur des champs de bataille extrêmes ” : ils doivent résister au soleil brûlant des déserts, supporter des températures glaciales pouvant atteindre -40 °C sur les hauts plateaux, résister à la corrosion par les embruns marins, supporter les branchements, débranchements et tractions fréquents à proximité des bornes de recharge, et gérer les tensions et courants élevés, ainsi que les fortes interférences électromagnétiques propres aux énergies nouvelles. La moindre négligence pourrait entraîner des arrêts d'équipement, du gaspillage d'énergie, voire des incidents de sécurité.

Prenons un exemple frappant : les câbles électriques domestiques ordinaires exposés aux intempéries vieillissent et se fissurent après trois ans, tandis que les câbles dédiés aux centrales photovoltaïques doivent fonctionner de manière fiable pendant plus de 25 ans sous la chaleur du désert et un rayonnement UV intense, ce qui correspond parfaitement à la durée de vie des panneaux solaires. Les câbles industriels ordinaires peuvent se rompre après 1 000 flexions, tandis que les câbles embarqués des véhicules à énergies nouvelles doivent résister à des dizaines de milliers de flexions et de torsions dans des espaces confinés, tout en conservant une conductivité stable. Les câbles ordinaires dégagent des fumées toxiques en cas d’incendie, mais les câbles destinés aux stations de stockage d’énergie, même dans des espaces restreints, ne produisent aucun gaz nocif lorsqu’ils brûlent et peuvent efficacement bloquer la propagation des flammes. C’est ce qui distingue les câbles pour énergies nouvelles : conçus pour les situations extrêmes, ils garantissent sécurité et efficacité.

Aujourd'hui, dans un langage clair et accessible, nous allons décortiquer ce “ héros méconnu ” du secteur des énergies nouvelles, en explorant tous les aspects, de sa structure à son adaptation aux différents scénarios, en passant par ses performances et les pièges liés à sa sélection. Nous vous aiderons à saisir pleinement le potentiel des câbles pour énergies nouvelles et à comprendre comment ils contribuent à bâtir un avenir énergétique plus vert.

I. Couches progressives : “ l’armure spéciale ” des nouveaux câbles énergétiques, chaque couche ayant sa propre fonction.

La structure des câbles à énergies nouvelles est bien plus complexe que celle des câbles ordinaires. Chaque couche, de l'intérieur vers l'extérieur, est spécialement conçue, assurant une protection optimale pour la transmission de l'énergie électrique. Ceci garantit non seulement un transfert d'énergie efficace, mais permet également aux câbles de résister à des conditions extrêmes. Contrairement aux câbles ordinaires, dont la structure de base se compose d'une simple isolation et d'une gaine, chaque couche des câbles à énergies nouvelles remplit une fonction précise et aucune ne peut être omise.

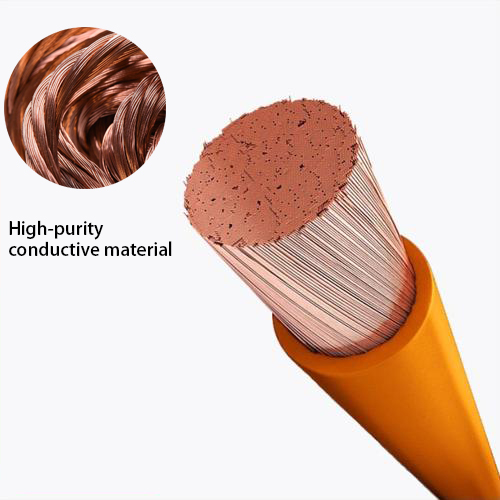

Noyau “ Cœur énergétique ” : Matériau conducteur de haute pureté

Le conducteur sert de “ voie de circulation électrique ” dans les câbles à énergies nouvelles, à l'instar de l'aorte dans le corps humain. Il transporte avec précision l'énergie électrique produite par les panneaux solaires et stockée dans les installations de stockage jusqu'aux bornes des équipements. Ce conducteur n'est pas constitué d'un simple fil de cuivre ; il est fabriqué en cuivre sans oxygène de haute pureté (plus de 99,991 TP3T). On utilise parfois du cuivre étamé ou argenté. Le conducteur est formé par le torsadage de plusieurs fils de cuivre fins, créant ainsi un réseau d'éléments conducteurs étroitement liés. Cette conception garantit non seulement une excellente conductivité électrique, mais aussi une grande flexibilité du câble.

Pourquoi utiliser plusieurs fils de cuivre fins torsadés ? Dans les applications liées aux énergies nouvelles, les câbles doivent offrir une flexibilité exceptionnelle. Par exemple, les câbles des voitures électriques doivent passer dans des espaces restreints, contourner des composants complexes et s'adapter aux vibrations et mouvements fréquents du véhicule. Les câbles à l'intérieur des nacelles d'éoliennes doivent également résister à des torsions répétées lors de la rotation. Un simple fil de cuivre épais, comme un fil de fer rigide, se romprait après seulement quelques flexions. En revanche, lorsque plusieurs fils fins sont torsadés, le rayon de courbure peut être réduit à 5 ou 6 fois le diamètre extérieur du câble. Ce dernier peut ainsi supporter des dizaines de milliers de flexions sans se rompre, ce qui le rend idéal pour les installations et les utilisations complexes.

Plus important encore, le cuivre sans oxygène de haute pureté minimise les pertes électriques. Par exemple, lors du transport d'électricité sur de longues distances par câbles photovoltaïques, ces pertes peuvent être maintenues en dessous de 5%. Pour les grandes centrales solaires couvrant des milliers d'hectares, cela se traduit par des économies d'énergie considérables chaque année. Dans les applications à courants élevés, comme les bornes de recharge rapide, la forme du conducteur est conçue pour optimiser la dissipation thermique, évitant ainsi la surchauffe due à un courant excessif et renforçant de ce fait la sécurité du transport.

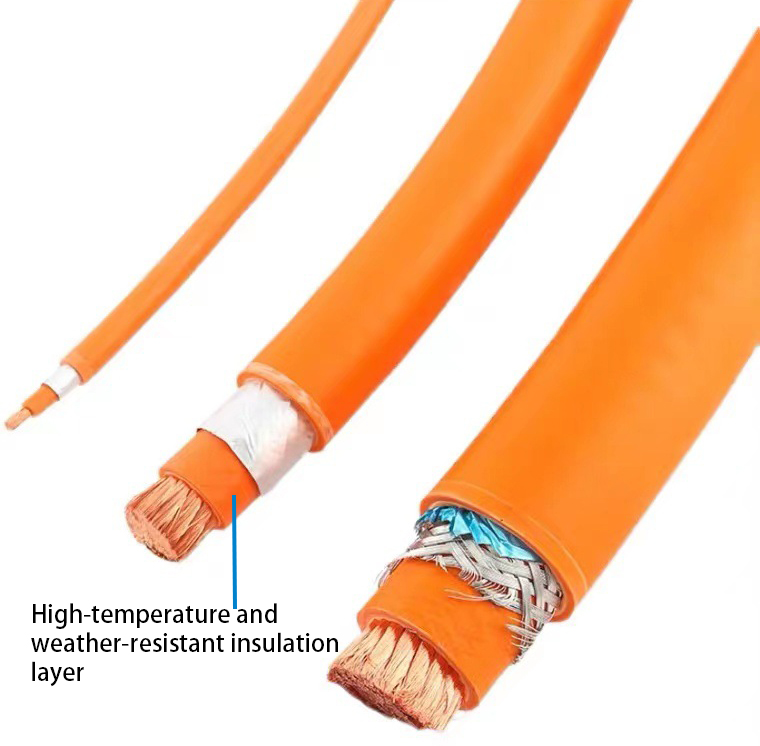

“ Bouclier ” personnel : couche isolante résistante aux hautes températures et aux intempéries

La couche isolante qui entoure le conducteur constitue la première ligne de défense des câbles pour énergies nouvelles, faisant office de barrière protectrice contre le feu, l'eau et les fuites électriques. Contrairement aux couches isolantes des câbles ordinaires, celles des câbles pour énergies nouvelles sont fabriquées à partir de matériaux haute performance spécifiques, tels que la polyoléfine réticulée (XLPO) et la polyoléfine réticulée irradiée (TPE, TPU). Ces matériaux, transformés grâce à des techniques spéciales, permettent aux câbles de résister efficacement aux températures extrêmes et aux environnements difficiles.

Par exemple, la couche isolante des câbles photovoltaïques résiste à des températures extrêmes, de -40 °C à 125 °C. Dans les régions désertiques, où les températures de surface peuvent atteindre 80 °C en été, l'isolant ne se ramollit pas et ne se déforme pas. Même par grand froid en haute altitude, avec des températures descendant jusqu'à -40 °C, l'isolant reste robuste et ne se fissure pas. De plus, il réussit un test de vieillissement aux ultraviolets de 1 000 heures avec un taux de rétention d'allongement à la rupture supérieur ou égal à 80%. Même après une exposition prolongée à un fort rayonnement ultraviolet, ses propriétés isolantes restent stables. C'est l'une des principales raisons pour lesquelles ces câbles peuvent avoir une durée de vie allant jusqu'à 25 ans.

De plus, les couches isolantes des câbles utilisés dans les stations de stockage d'énergie et les véhicules électriques sont résistantes à la corrosion chimique. Elles supportent l'érosion causée par les électrolytes des batteries et le fluide de transmission, évitant ainsi les dommages à l'isolation, les fuites électriques et les courts-circuits dus à la corrosion. Par ailleurs, ces couches isolantes présentent une très haute résistance à la tension. Les câbles photovoltaïques à courant continu doivent supporter une tension de 1 500 V, soit 1,5 fois supérieure à celle requise pour les câbles classiques. Ceci garantit la sécurité des transmissions à haute tension et prévient ainsi les défaillances d'isolation sous haute tension.

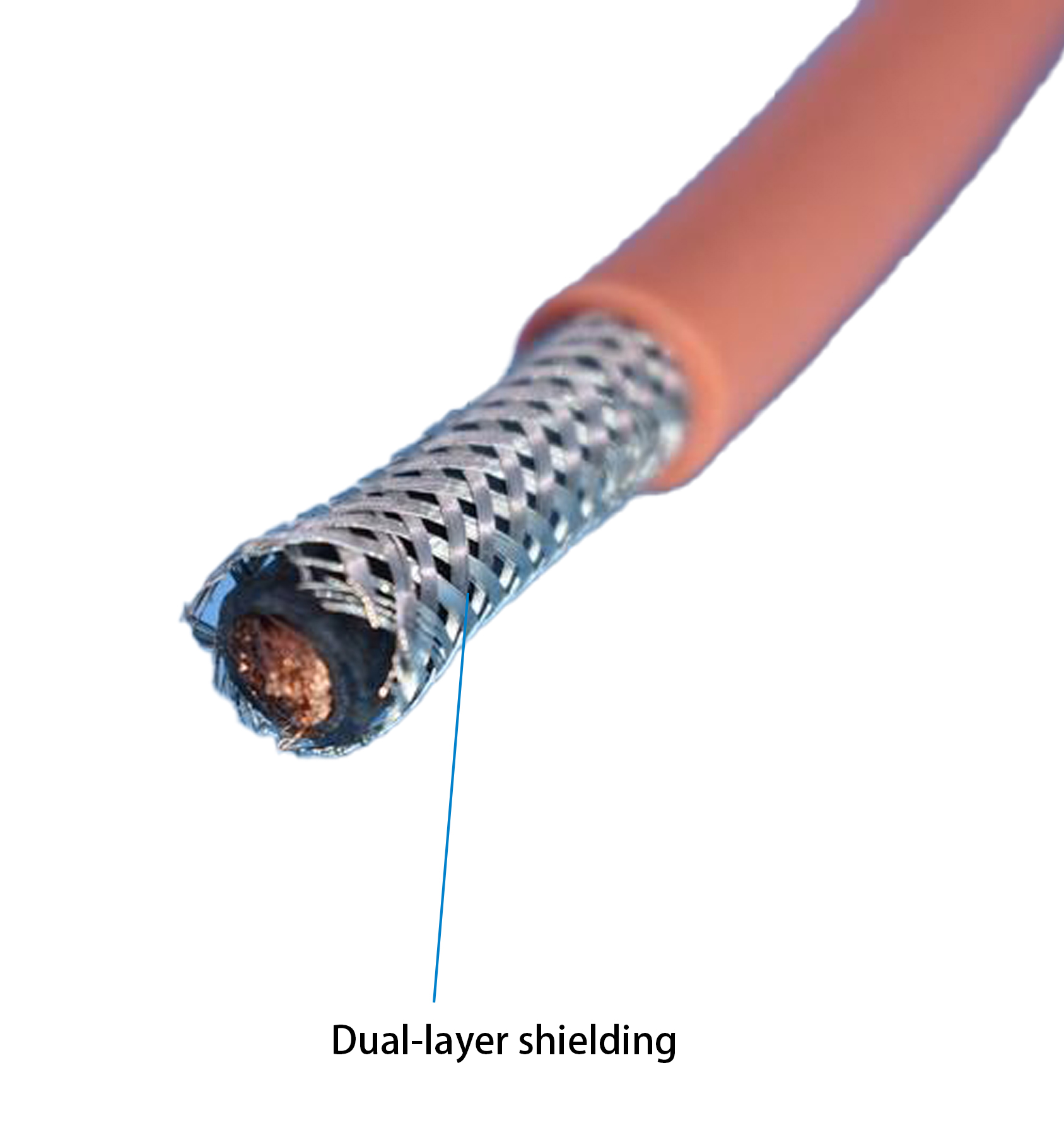

Combinaison de blindage anti-interférences : blindage double couche (exclusivement pour les applications haute tension/de précision)

Pour des applications telles que les véhicules à énergies nouvelles, les stations de stockage d'énergie et les convertisseurs de fréquence pour éoliennes, les câbles sont dotés d'une couche de blindage supplémentaire “ anti-parasitage ” : un blindage double couche composé d'une feuille d'aluminium et d'une tresse de cuivre. Ce blindage équivaut à équiper les câbles d'“ écouteurs anti-parasitage ”, bloquant efficacement les interférences électromagnétiques (IEM) et garantissant une transmission précise et stable de l'énergie et des signaux électriques.

Dans les applications liées aux énergies nouvelles, les dispositifs de forte puissance, tels que les onduleurs d'éoliennes et les moteurs automobiles, génèrent de puissants signaux électromagnétiques. En l'absence de blindage des câbles, ces interférences peuvent perturber le fonctionnement normal des équipements et même entraîner des interruptions des signaux de commande. Par exemple, dans les stations de stockage d'énergie, si les câbles de commande sont affectés par des interférences, cela peut conduire à des mesures inexactes de l'état des batteries, pouvant engendrer des surcharges de charge ou des décharges anormales – un grave danger pour la sécurité. De même, dans les véhicules électriques, des câbles mal blindés peuvent perturber le bon fonctionnement des systèmes de navigation et radar, entre autres dispositifs électroniques.

Les câbles d'énergie nouvelle homologués présentent une efficacité de blindage ≥ 90 dB (10 MHz – 1 GHz), bloquant efficacement les interférences électromagnétiques tout en permettant une dissipation rapide du courant de fuite et en prévenant l'accumulation d'électricité statique. Par exemple, les câbles haute tension utilisés dans les véhicules électriques bénéficient d'un blindage double couche. Ceci garantit non seulement la transmission sécurisée de l'électricité haute tension, mais protège également les composants électroniques sensibles du véhicule contre les interférences électromagnétiques, atteignant ainsi deux objectifs simultanément.

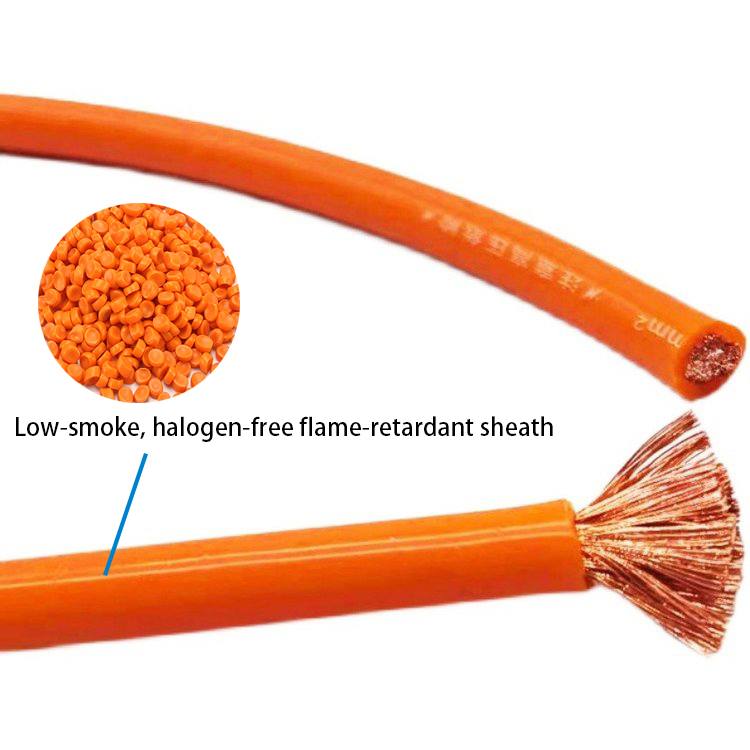

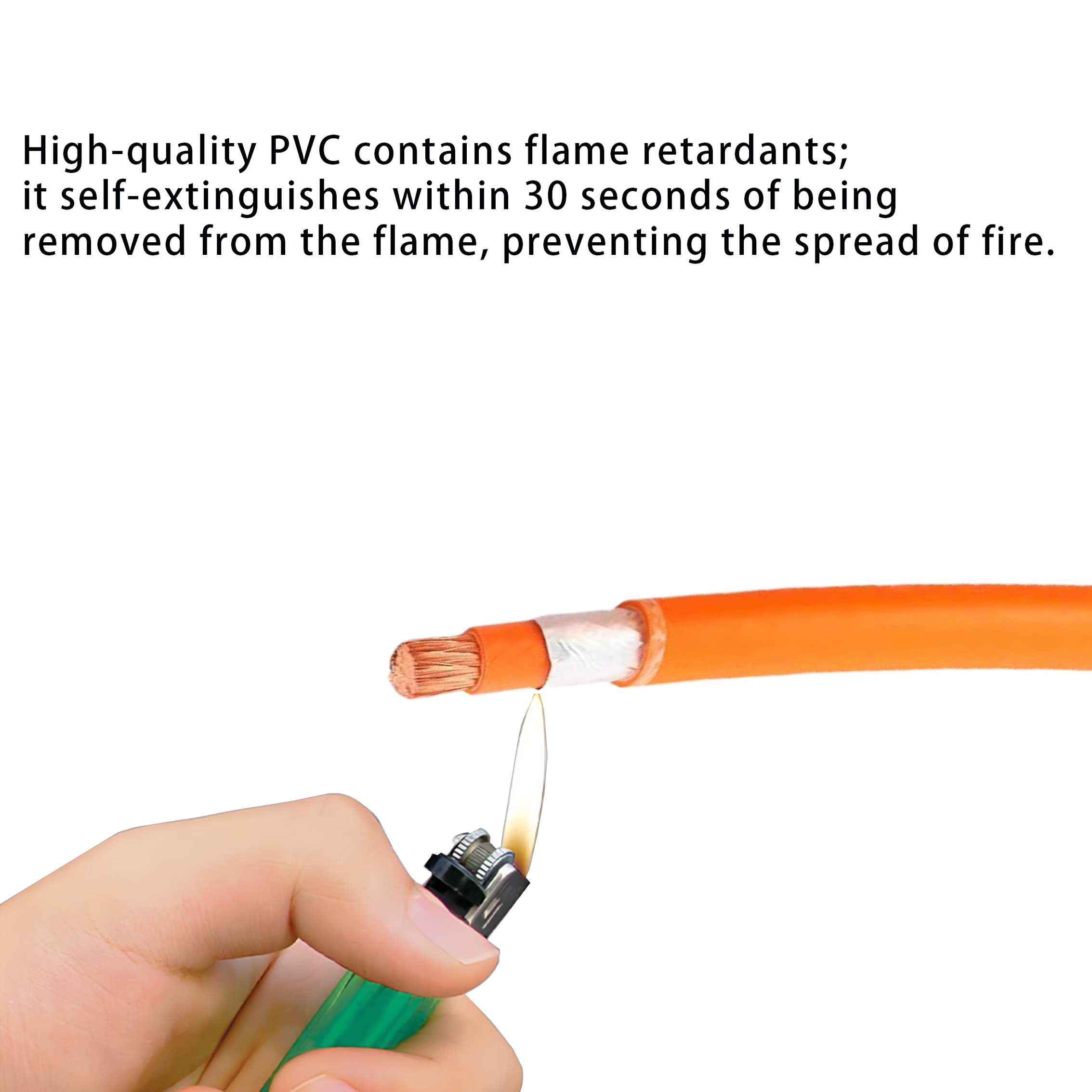

Protection ultime : gaine ignifugée, sans halogène et à faible émission de fumée

La gaine extérieure constitue la protection ultime des câbles pour énergies nouvelles, agissant comme une armure spéciale capable de résister à des conditions environnementales extrêmes. Contrairement aux gaines en PVC utilisées pour les câbles ordinaires, celles des câbles pour énergies nouvelles sont fabriquées à partir de matériaux ignifuges à faible émission de fumée et sans halogène (LSZH). Ces matériaux offrent une excellente résistance à l'usure, aux huiles, aux embruns salins et aux acides/bases, tout en garantissant le respect de l'environnement et la sécurité.

Commençons par les considérations environnementales : la combustion des gaines en PVC ordinaires libère des gaz halogénés toxiques et nocifs, ainsi qu’une grande quantité de fumée noire. En cas d’incendie, cela peut causer de graves dommages à la santé humaine et à l’environnement. À l’inverse, les gaines à faible émission de fumée et sans halogène produisent très peu de fumée lors de la combustion et n’émettent pas de gaz toxiques. La toxicité de la fumée qu’elles dégagent est conforme aux normes de sécurité spécifiées dans la norme GB/T 20285-2006. Elles sont donc idéales pour une utilisation dans des espaces clos tels que les stations de stockage d’énergie et les compartiments de véhicules électriques. Elles peuvent ainsi permettre de gagner un temps précieux pour l’évacuation et les opérations de sauvetage en cas d’incendie.

Abordons plus en détail les capacités de protection : les gaines des câbles photovoltaïques et éoliens extérieurs résistent aux rayons ultraviolets intenses, aux fortes pluies et à l’érosion par les embruns salés. Dans les zones côtières soumises à de fortes embruns, ces gaines restent intactes après 500 heures d’exposition. Les gaines des systèmes de câbles de recharge sont extrêmement durables et supportent les branchements et débranchements fréquents, ainsi que les manipulations répétées. Leur durée de vie peut dépasser 10 ans. Les gaines utilisées dans les stations de stockage d’énergie répondent aux normes de résistance au feu spécifiées dans la norme CEI 60332-3, classe B, pour la combustion en faisceau. En cas d’exposition à une flamme nue, elles s’éteignent rapidement sans propagation de flammes ni de résidus, empêchant ainsi efficacement la propagation de l’incendie.

Il convient de mentionner que, dans certains environnements extrêmes, des matériaux spéciaux sont utilisés pour améliorer les performances des gaines de câbles. Par exemple, les câbles pour éoliennes de haute altitude utilisent des bioplastiques dérivés d'huiles végétales, ce qui leur permet de rester flexibles même à des températures aussi basses que -40 °C, facilitant ainsi leur installation et leur utilisation. Les câbles pour éoliennes marines sont dotés de nano-revêtements sur leurs gaines, ce qui prolonge leur durée de vie et leur permet de fonctionner efficacement dans les environnements marins difficiles, caractérisés par une forte humidité et des embruns salés.

II. Segmentation des scénarios : Chaque “ spécialiste dédié à la transmission ” dans différents domaines des nouvelles énergies possède ses propres domaines d’expertise.

Les câbles pour énergies nouvelles ne sont pas des produits standardisés. Ce sont des solutions sur mesure, conçues pour répondre aux besoins spécifiques de diverses applications telles que le photovoltaïque, l'éolien, le stockage d'énergie et les véhicules électriques. Fonctionnant comme une équipe hautement spécialisée où chaque composant a son rôle précis, ils peuvent ainsi fonctionner efficacement dans des conditions extrêmes et satisfaire à des exigences de transmission variées.

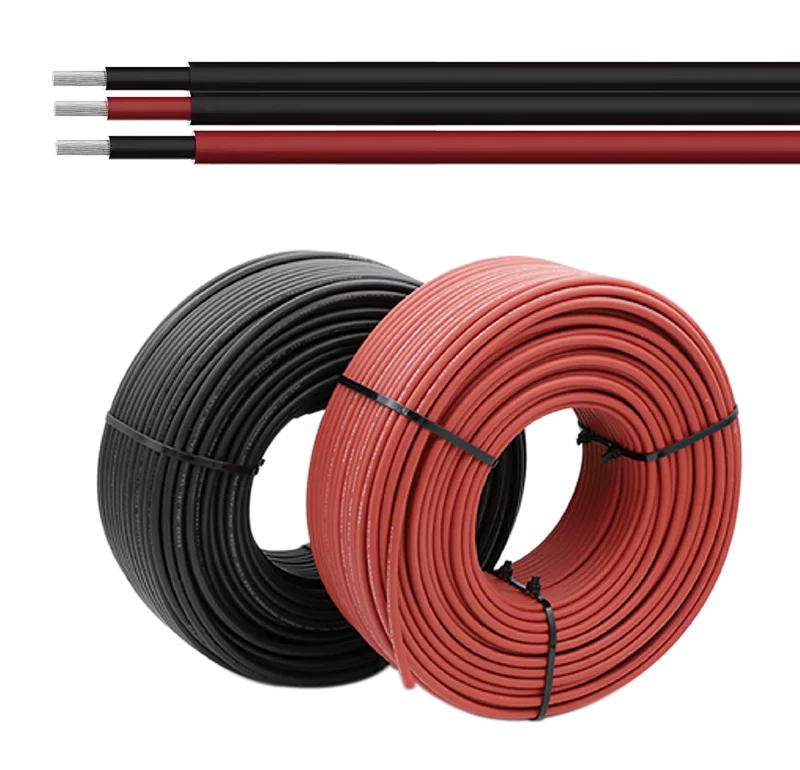

Secteur photovoltaïque : “ Champions de la résistance aux intempéries ” des plateaux désertiques – Câbles spécialement conçus pour les applications photovoltaïques

La plupart des centrales photovoltaïques sont installées en extérieur, dans des environnements tels que les déserts, les plateaux et les toitures. Elles sont exposées à des conditions difficiles comme un rayonnement ultraviolet intense, des variations de température extrêmes et l'érosion éolienne et sableuse. Par conséquent, les câbles photovoltaïques doivent impérativement être résistants aux intempéries, tolérer les variations de température et présenter de faibles pertes. Les câbles photovoltaïques à courant continu (CC) les plus courants, comme le type PV1-F, ont une tension nominale de 1 500 V CC et peuvent fonctionner à des températures allant de -40 °C à 125 °C. Ils peuvent ainsi alimenter les modules photovoltaïques pendant plus de 25 ans, garantissant un fonctionnement fiable même dans des conditions désertiques, sans vieillissement ni défaillance.

Les câbles photovoltaïques se divisent en deux catégories : ceux utilisés côté courant continu (CC) et ceux utilisés côté courant alternatif (CA). Les câbles CC relient les modules photovoltaïques aux onduleurs et doivent supporter la transmission de courant continu haute tension. Leurs principales caractéristiques sont la résistance aux intempéries et l’isolation, afin de prévenir les fuites électriques et les pertes d’énergie. Les câbles CA relient les onduleurs aux stations de conversion et doivent être résistants aux dommages mécaniques. Ils sont souvent renforcés par de l’acier pour se protéger des dommages causés par le vent, le sable et les animaux. Dans le cadre du projet éolien-solaire-stockage de Qinghai Dachaidan, d’une capacité d’un million de kilowatts, les câbles photovoltaïques ont démontré d’excellentes performances en conditions de haute altitude extrême. Leur résistance aux basses températures et aux UV a permis un fonctionnement stable et une transmission d’énergie fiable.

De plus, les câbles photovoltaïques doivent être conformes aux certifications internationales telles que TÜV Rheinland et UL4703 afin de garantir une résistance aux intempéries et une isolation satisfaisantes. Lors d'une installation sur de longues distances, il est également important de maintenir les chutes de tension en dessous de 5% afin de minimiser les pertes d'énergie pendant la production d'électricité.

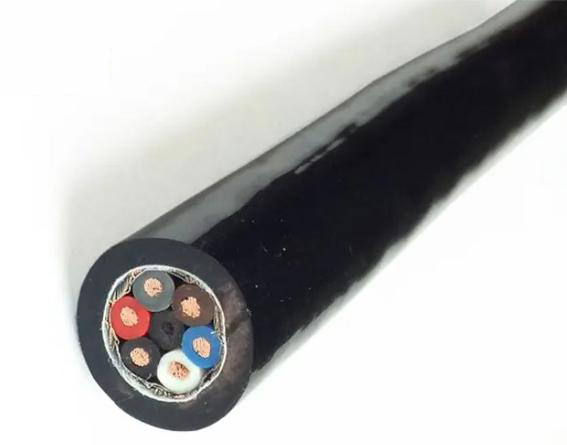

Secteur de l'énergie éolienne : Le “ guerrier flexible ” en haute altitude – Câbles conçus spécifiquement pour l'énergie éolienne

Les câbles utilisés dans les applications éoliennes sont confrontés à deux défis majeurs : d’une part, les conditions extrêmes en haute altitude (vents violents, basses températures, brouillard salin) ; d’autre part, les torsions et flexions répétées dues à la rotation des éoliennes. Par conséquent, les exigences essentielles pour les câbles d’éoliennes sont la flexibilité, la résistance à la traction et la résistance à la torsion. Ces câbles se répartissent en trois catégories : les câbles de mât, les câbles de nacelle et les câbles d’onduleur, chacun ayant une fonction spécifique dans la transmission des signaux et de l’énergie.

Les câbles de pylône sont installés à l'intérieur de la structure du pylône et le relient au système de commande au sol. Ils doivent présenter une résistance à la traction exceptionnelle, avec un blindage en fil d'acier d'une résistance ≥ 500 N/mm², afin d'éviter toute rupture sous leur propre poids lorsqu'ils sont disposés verticalement. Les câbles de nacelle relient la nacelle de la turbine à l'onduleur et doivent résister à des torsions et des flexions fréquentes. Leur durée de vie en fatigue par flexion doit être ≥ 100 000 cycles (avec un rayon de courbure de 8D et des angles de 180°), ce qui leur permet de répondre aux contraintes dynamiques des pales de la turbine en rotation. Les câbles d'onduleur, quant à eux, relient l'onduleur au moteur. Ils doivent être résistants aux interférences électromagnétiques, afin que les signaux électromagnétiques générés par l'onduleur ne perturbent pas la transmission de puissance.

Pour résister aux conditions extrêmes de haute altitude, les câbles d'énergie éolienne sont gainés de matériaux résistants au brouillard salin et aux basses températures. Ces câbles fonctionnent de manière fiable dans une plage de températures allant de -40 °C à 125 °C. Pour les applications en mer, des revêtements anticorrosion supplémentaires sont appliqués afin de protéger les câbles de l'eau de mer et du brouillard salin, prolongeant ainsi leur durée de vie. Les câbles souples ultra-résistants au froid et à la torsion, développés localement en Chine, figurent désormais parmi les meilleurs au monde. Ils sont largement utilisés dans les projets éoliens en mer et en haute altitude.

Secteur du stockage d'énergie : “ Dispositifs de sécurité ” en espaces confinés – Câbles spécialement conçus pour le stockage d'énergie

Les principaux risques liés aux stations de stockage d'énergie (notamment celles utilisant des batteries lithium-ion) sont l'incendie et la corrosion de l'électrolyte. Par conséquent, les exigences essentielles pour les câbles de stockage d'énergie sont la résistance à la flamme, la résistance à la corrosion et la sécurité. Ces câbles doivent pouvoir fonctionner dans des espaces confinés, supporter des tensions et des courants élevés, tout en résistant à l'érosion causée par l'électrolyte des batteries et en prévenant les incidents.

Les câbles de stockage d'énergie se divisent en deux catégories : les câbles d'alimentation et les câbles de commande. Les câbles d'alimentation servent à transmettre l'électricité entre les batteries. Ils supportent des tensions nominales supérieures à 35 kV et un courant de court-circuit d'au moins 30 kA pendant 1 seconde, ce qui leur permet de gérer les courants élevés associés à la charge et à la décharge des batteries. Les câbles de commande, quant à eux, relient le système de gestion de batterie (BMS) aux autres composants. Ils doivent présenter une immunité aux interférences électromagnétiques afin de garantir la précision de la transmission des signaux de commande et d'éviter toute erreur d'interprétation de l'état des batteries.

L'isolant des câbles de stockage d'énergie est généralement en fluoroplastique (FEP ou PFA) ou en matériau ignifuge à faible émission de fumée et sans halogène. Ces matériaux résistent à la corrosion due aux électrolytes des batteries et s'éteignent rapidement en cas d'incendie. Leur classification ignifuge est conforme à la norme UL94 V-0, garantissant l'absence de gaz toxiques lors de la combustion. Ils sont donc parfaitement adaptés aux environnements confinés des stations de stockage d'énergie. De plus, les câbles de stockage d'énergie utilisent souvent des conducteurs multibrins, ce qui accroît leur flexibilité et facilite leur installation entre les batteries rapprochées, réduisant ainsi l'encombrement.

Actuellement, les câbles de stockage d'énergie fabriqués en Chine sont largement utilisés dans des projets menés par des entreprises comme CATL et le China Construction Fifth Engineering Bureau, contribuant ainsi à la sécurité des systèmes de stockage d'énergie.

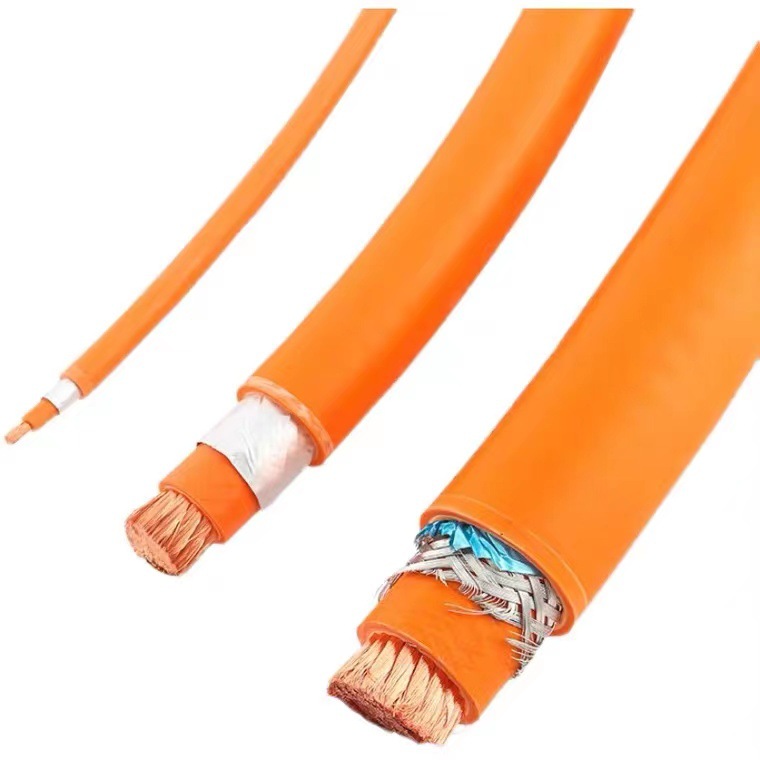

Véhicules à énergies nouvelles : Le “ messager flexible ” dans la cabine – Câbles embarqués et de recharge

Les câbles utilisés dans les véhicules à énergies nouvelles se divisent en deux catégories : ceux destinés à l’habitacle et ceux des bornes de recharge. Les deux types doivent être conçus pour s’intégrer dans l’espace restreint de l’habitacle, résister aux mouvements fréquents et permettre la transmission de haute tension. Les exigences essentielles sont la flexibilité, la résistance à l’huile et aux interférences, ainsi que la sécurité.

Les câbles utilisés dans l'habitacle relient des composants tels que la batterie, les moteurs et les chargeurs. Ils doivent être très flexibles pour faciliter leur installation dans des espaces restreints. Ils doivent également résister aux flexions répétées dues aux vibrations du véhicule et aux mouvements des composants. De plus, ils doivent être résistants à l'huile (pour les protéger du liquide de transmission) et à l'ozone (pour supporter les décharges électriques dans l'habitacle), ce qui prévient le vieillissement et les dommages. La tension nominale des câbles haute tension dans l'habitacle peut varier de 600 V à 1 500 V CA / 1 000 V CC. Ces câbles sont dotés d'un blindage double couche avec une atténuation de blindage ≥ 60 dB à 100 MHz, réduisant ainsi efficacement les interférences électromagnétiques susceptibles de perturber les appareils électroniques du véhicule.

Les câbles pour bornes de recharge se divisent en deux catégories : domestiques et professionnels. Pour les bornes domestiques de 7 kW, on utilise des câbles d'une capacité d'environ 32 A, généralement composés de 3 fils de cuivre de 6 mm². Les bornes professionnelles d'une puissance supérieure à 22 kW nécessitent des câbles capables de supporter des courants de plus de 500 A. Ces câbles doivent utiliser des conducteurs de gros diamètre et présenter une résistance élevée aux hautes températures afin de dissiper la chaleur générée lors de la recharge rapide. L'isolation de ces câbles est en TPE/TPU, un matériau durable même dans des conditions climatiques difficiles. Ils résistent aux UV et aux intempéries (vent et pluie) en extérieur. Leur flexibilité facilite le branchement et le débranchement. Certains câbles pour bornes de recharge mobiles intègrent également des fibres de renforcement pour une meilleure résistance à l'usure et à la traction.

III. Guide pour éviter les pièges : Lors du choix de nouveaux câbles d'énergie, évitez à tout prix ces 4 erreurs.

Idée fausse n° 1 : Remplacer les câbles spéciaux pour les applications d’énergies nouvelles par des câbles ordinaires
Il s'agit là de l'idée fausse la plus répandue et la plus dangereuse. Nombreux sont ceux qui pensent : “ Puisque les deux servent à transporter l'électricité, des câbles ordinaires feront parfaitement l'affaire ”, ignorant ainsi les conditions extrêmes et les exigences spécifiques des nouvelles applications énergétiques. Par exemple, l'utilisation de câbles PVC ordinaires au lieu de ceux conçus pour les systèmes photovoltaïques peut entraîner un vieillissement et des fissures après seulement six mois d'exposition aux intempéries, provoquant des fuites électriques et des courts-circuits. Ceci endommage non seulement les panneaux photovoltaïques, mais présente également un risque d'incendie. De même, l'utilisation de câbles industriels ordinaires au lieu de ceux conçus pour les éoliennes peut les rendre plus fragiles lors de la rotation, entraînant des arrêts de production et des pertes financières importantes.

À noter : les câbles spéciaux destinés aux applications liées aux énergies nouvelles sont conçus sur mesure pour répondre à des exigences spécifiques, tandis que les câbles standard sont destinés à un usage général. Il existe des différences fondamentales entre eux en termes de matériaux, de performances et de structure. Les câbles standard ne résistent pas aux conditions extrêmes rencontrées dans les applications liées aux énergies nouvelles et ne doivent en aucun cas être utilisés comme substituts.

Idée fausse n° 2 : Choisir des câbles moins chers et de moindre qualité en se basant uniquement sur le prix.
Les câbles haute performance destinés aux applications liées aux énergies nouvelles sont plus onéreux que les câbles classiques. Certains acheteurs optent pour des solutions moins coûteuses afin de réaliser des économies, ignorant que cela engendre souvent des problèmes plus importants par la suite. Les câbles de moindre qualité utilisent fréquemment des matériaux inférieurs, comme du cuivre recyclé au lieu de cuivre pur sans oxygène, ce qui se traduit par une faible conductivité et des pertes d'énergie accrues. Ils peuvent également être fabriqués en plastique ordinaire au lieu de matériaux ignifuges résistants à la fumée et aux halogènes. Il en résulte le dégagement de gaz toxiques lors de la combustion et une durabilité réduite en environnements extrêmes. De plus, la couche de blindage des câbles de moindre qualité peut s'avérer insuffisante pour bloquer efficacement les interférences.

Les données montrent que le taux de défaillance des câbles de qualité inférieure est cinq fois supérieur à celui des câbles de haute qualité. Dans un cas précis, une centrale photovoltaïque a installé des câbles bon marché et de mauvaise qualité, qui ont dû être remplacés deux fois en trois ans. Le coût total s'est avéré 1,8 fois plus élevé que si des câbles de haute qualité avaient été utilisés. De plus, ces remplacements fréquents ont entraîné des arrêts de production, causant des pertes importantes. Il est donc essentiel de choisir des câbles conformes aux normes nationales et possédant des certifications spécialisées telles que TÜV ou UL, plutôt que de se focaliser uniquement sur le prix.

Idée fausse n° 3 : Prendre des décisions sans tenir compte des exigences de la demande
Les différentes applications des énergies nouvelles présentent des besoins spécifiques ; le choix des câbles doit donc être adapté à ces exigences plutôt que de suivre aveuglément les tendances. Par exemple, pour les applications photovoltaïques extérieures, on privilégie les câbles PV1-F résistants aux intempéries et aux UV. Dans les systèmes de stockage d'énergie fermés, des câbles en fluoroplastique ignifugés et résistants à la corrosion sont nécessaires. Enfin, pour les véhicules électriques, les câbles à double blindage, flexibles, résistants à l'huile et aux interférences, sont idéaux.

Dans les systèmes de stockage d'énergie présentant un risque élevé de dégagement de gaz ou de corrosion, l'utilisation de câbles non ignifuges et non résistants à la corrosion peut entraîner des dommages à l'électrolyte et des incendies. De même, l'utilisation de câbles rigides dans les éoliennes peut provoquer des ruptures et perturber leur fonctionnement normal. La solution consiste à sélectionner les câbles en fonction des facteurs environnementaux, des besoins en énergie, des mesures de protection requises et des certifications du fabricant.

Mythe n° 4 : Négliger l’installation et l’entretien réduit la durée de vie des câbles.
Les câbles d'énergie renouvelable de haute qualité peuvent durer de 10 à 25 ans, mais une installation et un entretien inadéquats réduisent considérablement leur durée de vie. Par exemple, si les câbles solaires ne sont pas correctement protégés du rayonnement solaire et des chocs causés par des objets lourds, leur isolation peut se détériorer avec le temps. De même, si les câbles de véhicules sont installés avec un rayon de courbure trop faible, les conducteurs peuvent se rompre. Il est donc essentiel d'inspecter régulièrement l'aspect et l'isolation des câbles lors des opérations de maintenance afin de détecter rapidement tout problème potentiel.
La méthode appropriée consiste à respecter les rayons de courbure spécifiés lors de l'installation (au moins quatre fois le diamètre extérieur pour les câbles solaires et huit fois le diamètre extérieur pour les câbles d'éoliennes). Évitez tout contact entre les câbles et des objets pointus. Contrôlez régulièrement l'état, l'isolation et les connexions des câbles et remplacez rapidement tout câble endommagé ou usé afin de garantir leur bon fonctionnement.

IV. Tendances futures : Les nouveaux câbles énergétiques évoluent vers l'intelligence, la durabilité et l'efficacité.

Avec le développement rapide du secteur des énergies nouvelles, les câbles à énergies nouvelles sont constamment modernisés et améliorés, évoluant vers une plus grande intelligence, un respect accru de l'environnement et une efficacité renforcée. Ces progrès contribuent à un développement plus durable des énergies vertes.

En matière d'intelligence, les câbles à énergies nouvelles intelligents, équipés de capteurs intégrés, se généralisent. Ces câbles intègrent des puces de surveillance de la température et des décharges partielles, et utilisent la technologie RFID pour transmettre des données opérationnelles en temps réel. Ceci permet une surveillance continue de la température, du courant et de l'état de l'isolation du câble. La détection précoce des risques potentiels, tels que la surchauffe et les fuites électriques, est ainsi facilitée, réduisant le temps de réponse aux pannes de deux heures à seulement dix minutes. L'efficacité de la maintenance et de l'exploitation des projets d'énergies nouvelles s'en trouve considérablement améliorée. Par exemple, dans le cadre du projet de stockage d'énergie de State Grid Hebei, l'utilisation de câbles intelligents a permis une surveillance précise et une gestion efficace du système de stockage.

D'un point de vue environnemental, les câbles biodégradables sont de plus en plus utilisés. Des matériaux bioplastiques comme le PLA sont actuellement testés dans le cadre de projets pilotes. Ces câbles se dégradent complètement en 180 jours, sans générer de pollution. Par ailleurs, des matériaux écologiques, peu polluants, sans halogènes et exempts de métaux lourds, sont largement employés. Tous les nouveaux câbles d'énergie sont conformes aux réglementations RoHS 2.0 et REACH, qui interdisent l'utilisation de métaux lourds comme le plomb et le cadmium, garantissant ainsi une transmission d'énergie respectueuse de l'environnement.

Des améliorations en termes d'efficacité sont également obtenues grâce à des innovations en matière de matériaux. L'utilisation de matériaux d'isolation en polyéthylène modifié au graphène a permis d'accroître la conductivité thermique du câble de 50%, réduisant ainsi l'échauffement lors des transmissions à courant élevé et améliorant l'efficacité de transmission de 15% à 20%. Le blindage en alliage aluminium-magnésium allège les câbles de 40% par rapport au blindage en acier traditionnel, facilitant l'installation et réduisant la consommation d'énergie.

Par ailleurs, les efforts de normalisation dans le secteur s'accélèrent. La Chine élabore des normes pour tester la performance de blindage des câbles haute tension utilisés dans les véhicules à énergies nouvelles, dont la mise en œuvre est prévue pour 2025. Cela permettra de renforcer la normalisation des exigences de qualité pour ces câbles. La norme européenne EN 63325 a étendu la durée de vie requise pour les câbles photovoltaïques de 25 à 30 ans, contribuant ainsi à l'amélioration des performances des câbles pour les énergies nouvelles.

Il est désormais évident que les nouveaux câbles à énergie positive jouent un rôle essentiel dans le secteur des énergies nouvelles. Moins visibles que les panneaux solaires ou les éoliennes, ils assurent discrètement la transmission de l'énergie électrique à tous les niveaux de la filière. Ils constituent l'épine dorsale invisible des énergies vertes. Des centrales solaires dans les déserts et les hauts plateaux aux parcs éoliens côtiers, des bornes de recharge urbaines aux installations de stockage d'énergie sécurisées, chaque nouveau câble contribue à la transmission sûre de l'énergie verte et à la réalisation des objectifs de neutralité carbone.

À l'avenir, avec l'évolution constante du secteur des énergies nouvelles, les câbles à énergies nouvelles deviendront encore plus intelligents, écologiques et performants. Ils continueront de constituer l'épine dorsale invisible de l'énergie verte, reliant toutes les sources d'énergie propre et assurant un soutien fiable à notre mode de vie écologique et au développement durable. Comprendre les câbles à énergies nouvelles, c'est comprendre le développement des énergies vertes et constater la croissance et la vigueur du secteur des énergies nouvelles en Chine.
