Câble BV expliqué : le câble de construction le plus populaire en Chine — structure, types et guide d’achat

Introduction : Le câble BV est le plus répandu dans les installations électriques des bâtiments en Chine, des circuits de rénovation résidentielle à la distribution électrique des bâtiments commerciaux. Si vous importez des câbles électriques de Chine, ce guide explique la signification de “ BV ”, ses différences avec les câbles BVR/BVV et comment le spécifier correctement.

1. Qu'est-ce qu'un câble BV ?

BV représente conducteur en cuivre, fil isolé en PVC — le câblage standard pour installations fixes selon le système de normes nationales chinois.

Décryptage du nom :

• B = câblage fixe (布电线, “ fil d'installation ”)
• V = Isolation en PVC

Il est conforme à la norme GB/T 5023.3 (équivalent à CEI 60227-3), avec une tension nominale commune de 450/750 V; le code international est 227 IEC 01 (BV).

En résumé : un câble BV est un conducteur unique en cuivre isolé par une seule couche de PVC et dépourvu de gaine extérieure. — il utilise des conduits, des goulottes ou des chemins de câbles pour sa protection mécanique.

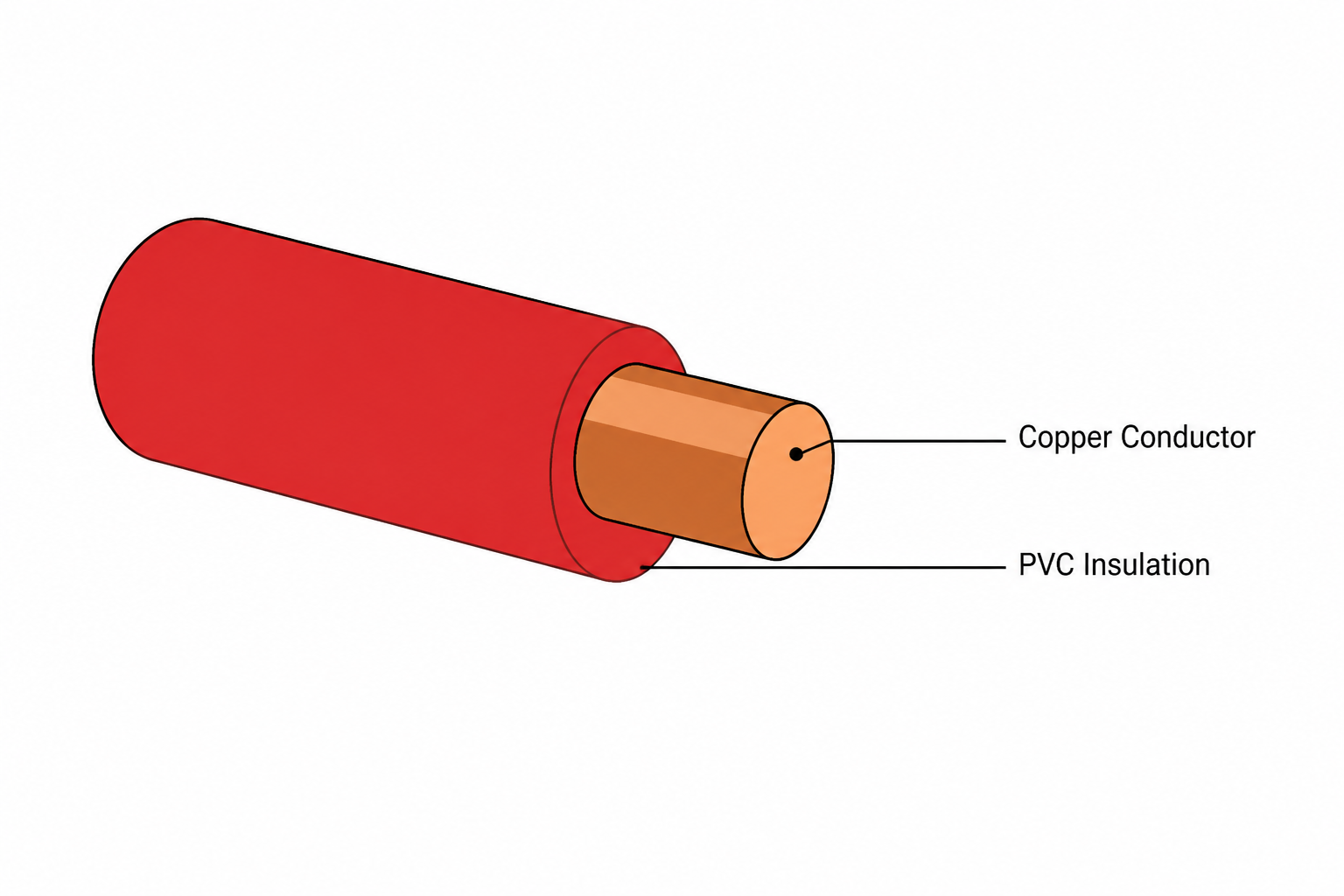

2. Construction du câble BV

Grâce à sa conception simple, BV offre des avantages indéniables : Faible coût, isolation stable, PVC ignifugé et installation facile — un outil de travail économique et robuste pour une utilisation intensive.

3. Famille BV : BVR / BVV / WDZ-BYJ — Quelle est la différence ?

Voici les modèles les plus souvent confondus lors des achats :

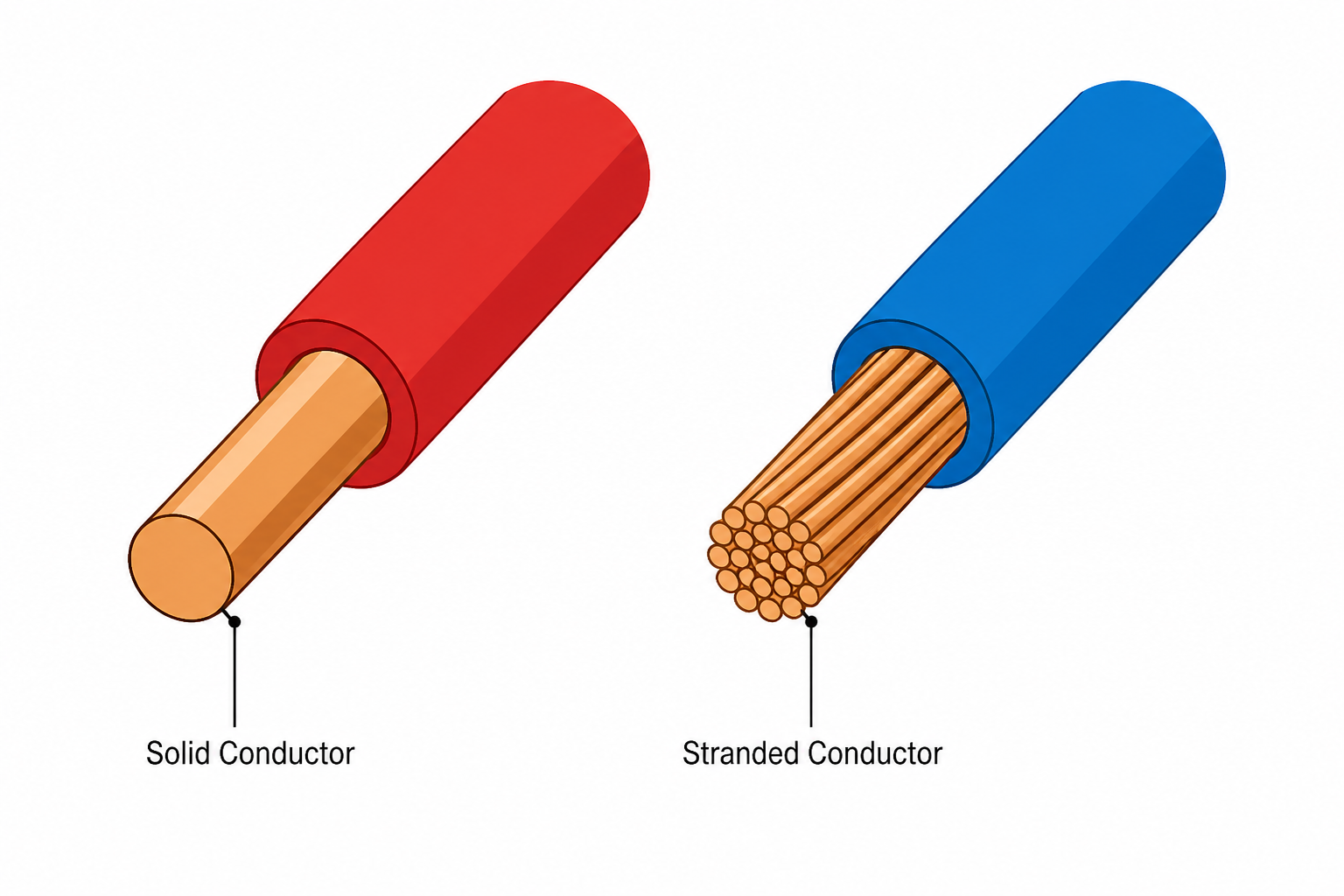

Astuce mnémotechnique : R = flexible (brins), le deuxième V = possède une gaine extérieure, WDZ = sans halogène / faible teneur en fumée.

4. Principales applications du câble BV

• Rénovation domiciliaireLes circuits d'éclairage, de prises et de climatisation sont acheminés dans des conduits.
• Bâtiments commerciaux et de bureaux: lignes de distribution et circuits de dérivation
• installations industrielles: lignes d'alimentation électrique fixes pour les équipements
• câblage interne du panneau / tableau de distribution

Pratiques typiques de dimensionnement des circuits domestiques (à titre indicatif seulement — toujours calculer à partir de la charge réelle) : éclairage 1,5 mm², prises générales 2,5 mm², climatisation / cuisine haute puissance 4 mm², ligne d'arrivée principale 6–10 mm².

5. 5 questions avant de choisir BV

1. BV ou BVR ? Pour les conduits fixes, le BV l'emporte en termes de coût et de stabilité ; choisissez le BVR lorsque la flexibilité ou le nombre important de coudes sont importants.
2. Quelle section transversale ? Dimensionnez à partir du courant de charge en utilisant des tableaux d'ampérage standard (par exemple, IEC 60364 / GB/T 16895), avec une marge — ne dimensionnez jamais uniquement à partir de la puissance nominale indiquée sur la plaque signalétique.
3. Avez-vous besoin d'un matériau ignifuge ou résistant au feu ? Le PVC BV standard est auto-extinguible ; pour les circuits critiques en cas d'incendie, choisissez le ZC-BV (ignifugé) ou le NH-BV (résistant au feu).
4. Des exigences environnementales strictes ? Choisissez WDZ-BYJ (faible émission de fumée, sans halogène) pour les écoles, les hôpitaux, les métros — faible émission de fumée et absence de gaz halogène lors de la combustion.
5. Équivalents à l'exportation ? Le câble BV appartient à la famille IEC 60227 : en Europe, il correspond aux normes IEC 01/H07V-U (rigide) et H07V-R (multibrins) ; aux États-Unis, le câble THHN/THWN est son équivalent fonctionnel. Vérifiez toujours la certification du marché cible (CE, UL, etc.) avant l’expédition.

6. Erreurs courantes à éviter

• ❌ Utilisation de BV en extérieur — L'absence de gaine signifie l'absence de résistance aux UV et à la pluie ; les installations extérieures nécessitent une gaine ou un câble résistant aux intempéries.
• ❌ Enfouissement direct de BV — Une isolation simple ne peut résister à l'humidité ni aux dommages mécaniques ; utiliser un câble étanche gainé/armé pour l'enfouissement.
• ❌ BV pour équipements de remorquage/déplacement — Le conducteur rigide se rompt sous l'effet de flexions répétées ; utilisez plutôt un câble souple pour camping-car ou un câble gainé de caoutchouc.
• ❌ Joints à l'intérieur du conduit — Ne jamais effectuer d'épissure à l'intérieur d'un conduit ; placer les joints dans des boîtes de jonction accessibles.
• ❌ Prix supérieur à la certification — Un fil non marqué ou non certifié (3C pour la Chine, ou marques du marché cible) échoue à l'inspection et n'est pas sûr.

7. FAQ

Q1 : Le câble BV est-il ignifugé ?

A : L’isolant en PVC est naturellement autoextinguible. Lorsqu’une résistance au feu ou un indice de protection thermique précis est requis, spécifiez ZC-BV ou NH-BV.

Q2 : BV ou BVR — lequel est le meilleur ?

A: Il n'y a pas de vainqueur absolu. Le BV offre un meilleur rapport qualité-prix pour les conduits fixes ; le BVR dure plus longtemps là où la flexibilité et les courbures fréquentes sont nécessaires.

Q3 : Quelle est la durée de vie d'un câble BV ?

A : Dans des conditions normales d'environnement et de charge, la durée de vie prévue peut dépasser 20 ans ; une surcharge prolongée et une température élevée accélèrent le vieillissement de l'isolation.

Q4 : Que signifie 450/750 V ?

A : Tension nominale U0/U = 450/750 V — 450 V phase-terre, 750 V phase-phase CA — couvrant la grande majorité des applications de distribution basse tension.

Conclusion

Simple de conception, polyvalente et très économique, la tension de base (BV) est un élément essentiel et fiable des installations électriques du bâtiment. Comprendre les noms des modèles et les limites d'installation vous permettra de faire le bon choix dès le départ.
