Explorer les câbles miniers souterrains, véritables “ lignes de vie ” : comprendre leurs caractéristiques de protection avancées expliquées simplement.

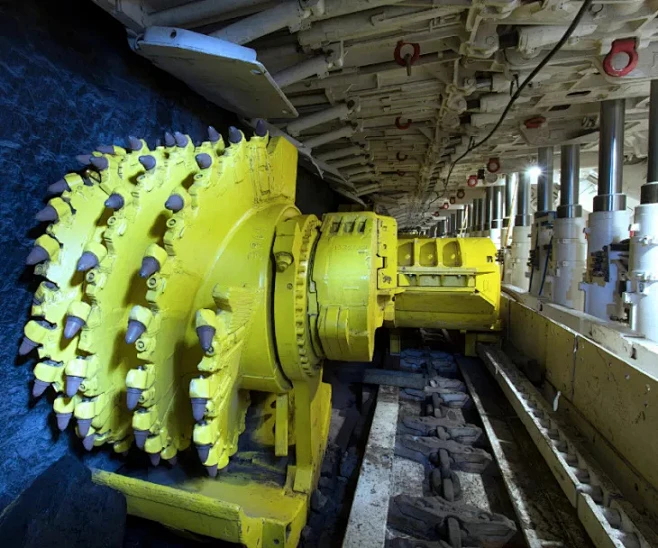

Dans les mines de charbon souterraines, obscures et dangereuses, où les machines d'extraction vrombissent en creusant, où les ventilateurs assurent un approvisionnement continu en air et où les pompes de drainage fonctionnent jour et nuit, des “ gardiens invisibles ” veillent sans relâche à leur tâche. Insensibles à l'humidité, aux débris de charbon et aux risques de fuites de gaz, ces câbles s'appuient sur leur blindage multicouche robuste pour protéger les systèmes électriques et garantir la sécurité des mineurs. Spécialement conçus pour les conditions extrêmes du milieu souterrain, chaque détail de leur conception contribue à minimiser les dangers et chaque caractéristique est essentielle à la survie de la mine. Aujourd'hui, nous vous expliquons en termes simples cet élément indispensable des infrastructures souterraines : sa structure, ses performances, ses différents types, des conseils pour choisir le câble adapté, et bien plus encore, afin que vous puissiez pleinement comprendre ses puissantes capacités.

Nombreux sont ceux qui se demandent : les câbles des mines de charbon sont-ils identiques aux câbles utilisés à la maison ou dans les usines ? Quelle est la différence ? La réponse est cruciale. Alors que les câbles ordinaires sont comme des personnes marchant en toute sécurité par beau temps, les câbles des mines de charbon sont comme des soldats chargeant sous le feu ennemi. Ils doivent endurer des conditions infernales : une humidité constante et des substances acides qui les corrodent, des chutes de débris de charbon potentiellement mortelles et l’usure répétée due aux machines. De plus, les mines sont remplies de gaz inflammables comme le méthane et la poussière de charbon, si bien qu’une simple étincelle peut provoquer une explosion.

Dans de telles conditions, les câbles ordinaires se détérioreraient en quelques mois, provoquant des fuites et des courts-circuits. Cela pourrait non seulement perturber les opérations, mais aussi déclencher des explosions de gaz mortelles. En revanche, les câbles spécialement conçus pour les mines de charbon fonctionnent de manière fiable pendant 5 à 10 ans dans ces environnements extrêmes, garantissant ainsi la sécurité. Leur fiabilité est essentielle pour la protection des vies humaines et la continuité des activités minières.

I. Protection multicouche : La “ structure robuste ” des câbles miniers, où chaque couche contribue à garantir la sécurité

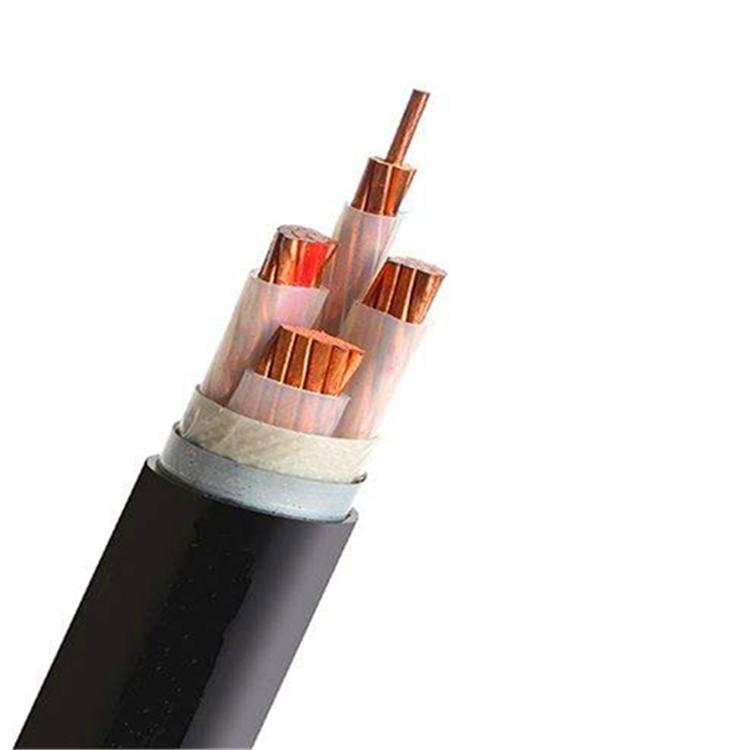

La structure des câbles miniers est bien plus complexe que celle des câbles ordinaires. Ils se composent de 5 à 8 couches, chacune ayant sa propre fonction et assurant une protection supplémentaire. C'est comme si le câble était doté d'un blindage lourd sur mesure, où aucune de ces couches ne doit manquer. La compréhension de ces couches permet de comprendre pourquoi les câbles miniers restent insensibles aux dommages en milieu souterrain.

1. Noyau “ Cœur ” : Conducteur en cuivre sans oxygène de haute pureté (l“” aorte » pour la transmission de puissance)

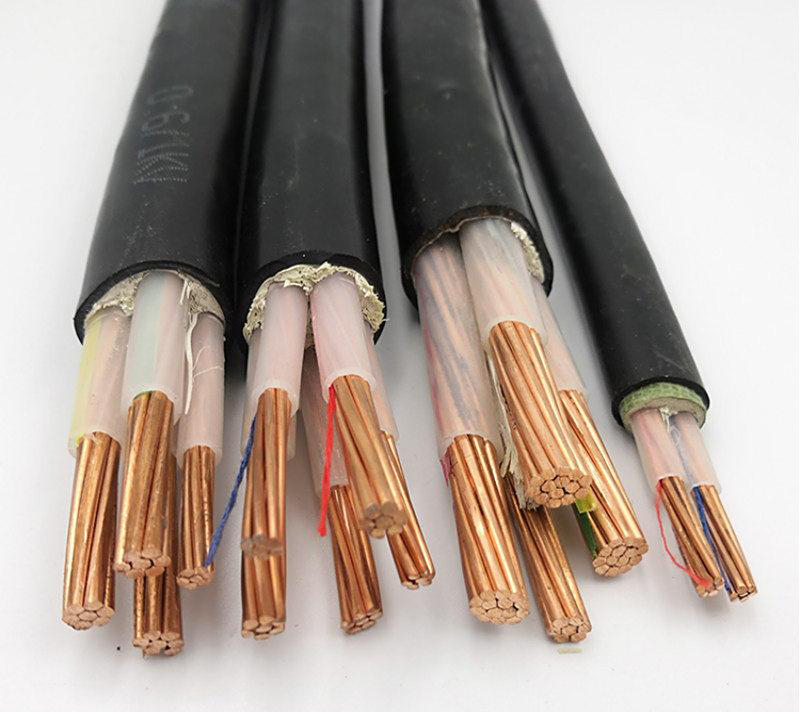

Le conducteur le plus interne sert de “ voie de circulation de l'électricité ” dans les câbles miniers, fonctionnant comme les vaisseaux sanguins du corps humain en transportant l'énergie électrique et les signaux de commande. Il n'est pas fabriqué à partir de fil de cuivre ordinaire, mais de cuivre sans oxygène de haute pureté (plus de 99,951 TP3T). Ce cuivre est obtenu en torsadant et en comprimant des dizaines, voire des centaines, de fins fils de cuivre, formant ainsi une véritable “ armée de fils de cuivre ”. La pureté de chaque fil garantit une excellente conductivité, réduisant les pertes d'énergie et prévenant les risques de surchauffe.

Pourquoi utiliser plusieurs fils de cuivre fins plutôt qu'un seul fil épais ? L'espace souterrain est limité et les câbles doivent pouvoir se plier et être fréquemment déplacés. Un seul fil de cuivre épais serait cassant comme l'acier et se romprait après seulement quelques pliages. À l'inverse, plusieurs fils fins assemblés en un seul câble sont flexibles et résistants, capables de supporter 30 pliages par minute sans se rompre. Ils peuvent également supporter 5 000 pliages de ce type sans que leur structure interne ne se détériore, ce qui les rend idéaux pour les machines d'extraction minière qui effectuent des mouvements de va-et-vient constants. Plus important encore, les câbles à âme en aluminium sont strictement interdits en souterrain : l'aluminium s'oxyde facilement, se casse fréquemment et possède une résistance électrique élevée, entraînant une surchauffe. Dans les environnements inflammables et explosifs, même un léger échauffement peut présenter un risque mortel.

2. Combinaison de protection individuelle : couche isolante ignifuge (“ première ligne de défense ” contre les fuites électriques et les incendies)

La couche isolante entourant le conducteur agit comme une “ armure protectrice qui empêche les fuites électriques et résiste aux hautes températures ”. Elle est fabriquée en caoutchouc ignifugé spécial conçu pour les mines ou en polyéthylène réticulé (XLPE) – non pas du plastique ordinaire, mais un “ matériau de sécurité ” spécialement traité. Elle fonctionne comme une “ gaine ignifuge, étanche et résistante à la corrosion ”, protégeant efficacement le conducteur interne et empêchant les fuites électriques et les courts-circuits.

Les isolants ordinaires vieillissent facilement au contact de l'eau et se ramollissent sous l'effet de la chaleur. À l'inverse, les isolants résistants aux conditions minières restent intacts même immergés longtemps dans des eaux usées acides. Ils supportent des températures extrêmes, de -30 °C à 90 °C, sans se rompre ni se fissurer. Surtout, ils sont ignifuges : ils ne s'enflamment pas et ne propagent pas les flammes au contact d'une flamme nue, et s'éteignent d'eux-mêmes une fois éloignés de la source de chaleur. Ceci élimine efficacement tout risque d'incendie, un atout essentiel dans les environnements souterrains explosifs et inflammables. Même en cas de dommages à la surface extérieure du câble, l'isolant empêche les fuites électriques et les étincelles.

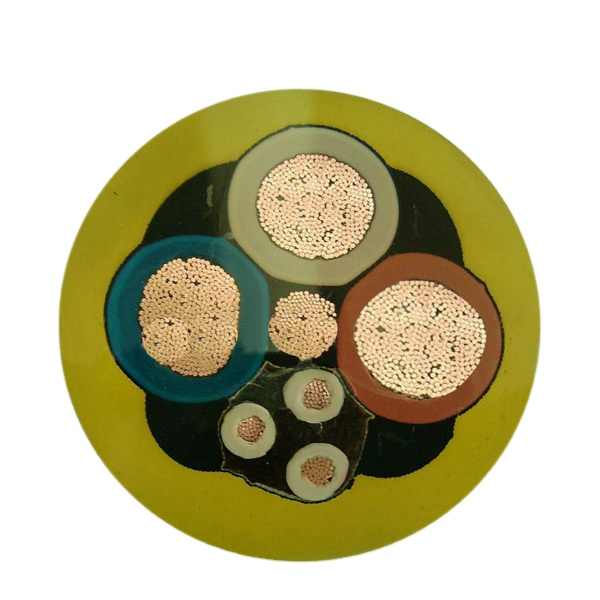

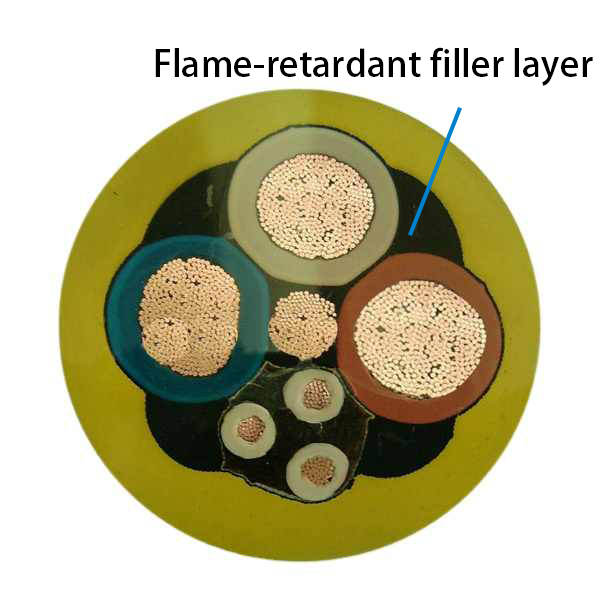

3. Tampon “ Coussinet amortisseur ” : Couche de remplissage ignifuge (une “ zone tampon ” qui empêche le déplacement et les chocs)

À l'extérieur de la couche isolante des câbles multiconducteurs utilisés dans l'exploitation minière (tels que les câbles d'alimentation et de commande), se trouve une couche de mousse antichoc, un matériau de remplissage ignifugé et élastique à haute résistance. Cette couche comble les espaces entre les conducteurs isolés, rendant le câble plus compact et plus sûr. Elle empêche les conducteurs de se déplacer ou de se desserrer lorsqu'ils sont traînés, et amortit également les chocs causés par les débris de charbon ou la pression des équipements, protégeant ainsi les composants internes. Son fonctionnement est similaire à celui de la mousse utilisée pour emballer les objets fragiles, protégeant efficacement les éléments essentiels à l'intérieur du câble. De plus, cette couche de remplissage améliore l'étanchéité du câble, empêchant l'humidité et la poussière de charbon de pénétrer, et renforçant ainsi sa sécurité.

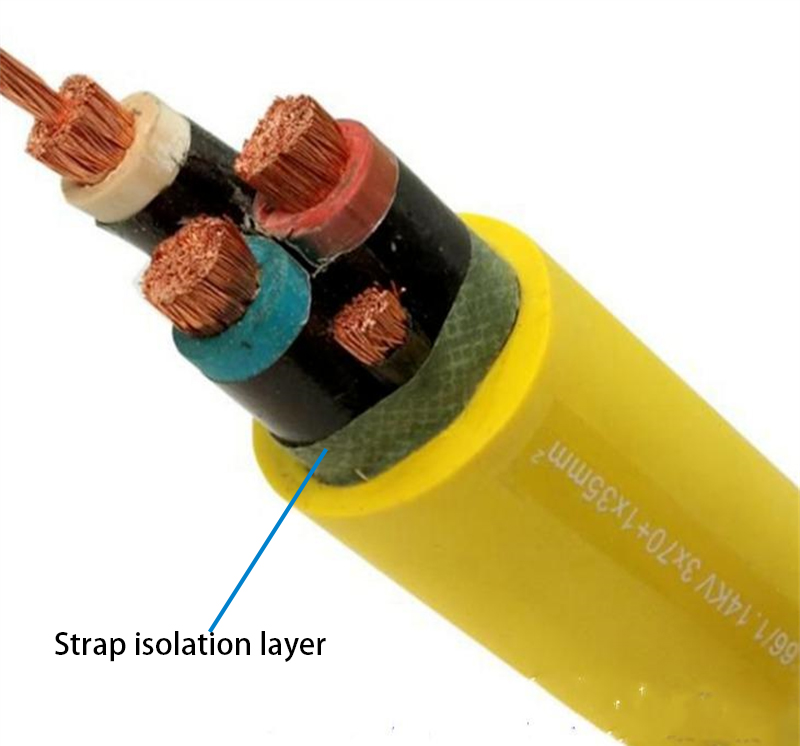

4. Filet de protection isolant : Couche d'isolation par sangles (une “ couche de fixation ” qui empêche le frottement et le desserrage)

La couche isolante extérieure à la couche de remplissage est constituée d'un ruban de polyester ou d'un tissu non tissé ignifugé enroulé autour de celle-ci, à la manière d'un sous-vêtement ajusté. Son rôle principal est d'assurer l'isolation et la fixation : d'une part, elle sépare la couche de remplissage de la gaine extérieure afin d'éviter les dommages causés par le frottement à la couche isolante ; d'autre part, elle renforce la structure de l'âme du câble, améliorant ainsi son intégrité et sa résistance à la traction. De plus, elle protège contre l'humidité et la poussière. En résumé, cette couche agit comme un médiateur, protégeant la couche isolante interne et les conducteurs tout en les reliant à la gaine protectrice extérieure, ce qui confère au câble une structure plus stable et durable.

5. Gilet pare-balles antidéflagrant : Couche de protection (exclusive aux modèles haute pression/antidéflagrants ; offre une protection contre les interférences et les explosions)

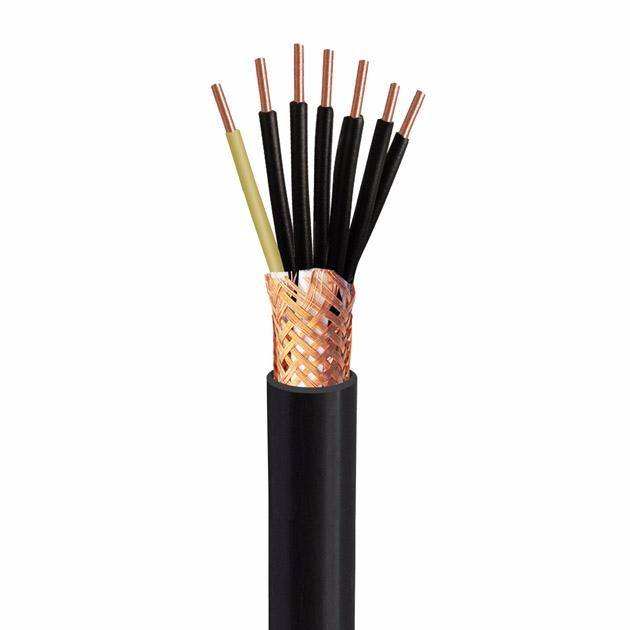

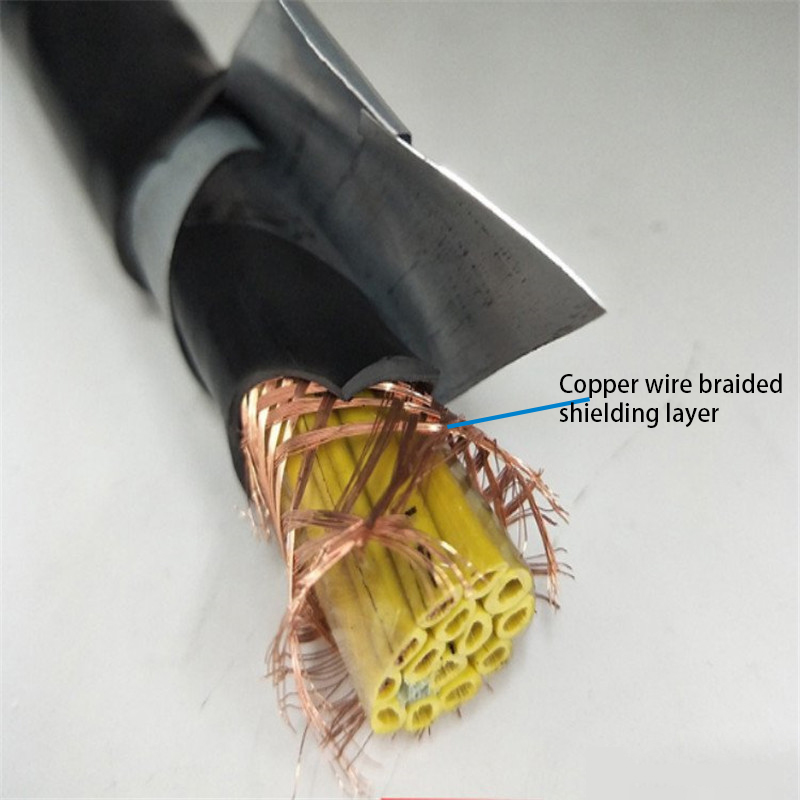

Pour les câbles miniers utilisés dans les mines à haute teneur en gaz et les équipements à haute tension, une couche supplémentaire de blindage semi-conducteur, suivie d'une couche de blindage tressée en ruban/fil de cuivre, est ajoutée à l'extérieur de la couche isolante (avec une densité de blindage ≥ 80%). Cette configuration agit efficacement comme un blindage antidéflagrant et pare-balles. Elle remplit deux fonctions essentielles : premièrement, elle répartit uniformément le champ électrique, empêchant les décharges partielles internes de détériorer l'isolation et de générer des étincelles ; deuxièmement, elle bloque les interférences électromagnétiques provenant des équipements de forte puissance souterrains (telles que les interférences de fréquence).

Les convertisseurs et les moteurs sont protégés contre les surtensions, garantissant ainsi une transmission précise des signaux de commande. De plus, le blindage dissipe rapidement tout courant de fuite, empêchant l'accumulation d'électricité statique susceptible de provoquer des explosions de gaz. Cette caractéristique est essentielle à la sécurité dans les mines à forte teneur en gaz ; sans elle, l'environnement gazeux souterrain constituerait une véritable bombe à retardement. Conformément à la norme MT818-2022, une couche de blindage qualifiée permet de prévenir efficacement l'accumulation d'électricité statique et d'éliminer les risques d'inflammation.

6. Protection ultime “ Armure lourde ” : Revêtement extérieur résistant à l’usure (une “ défense ultime ” contre les impacts, l’usure et la corrosion)

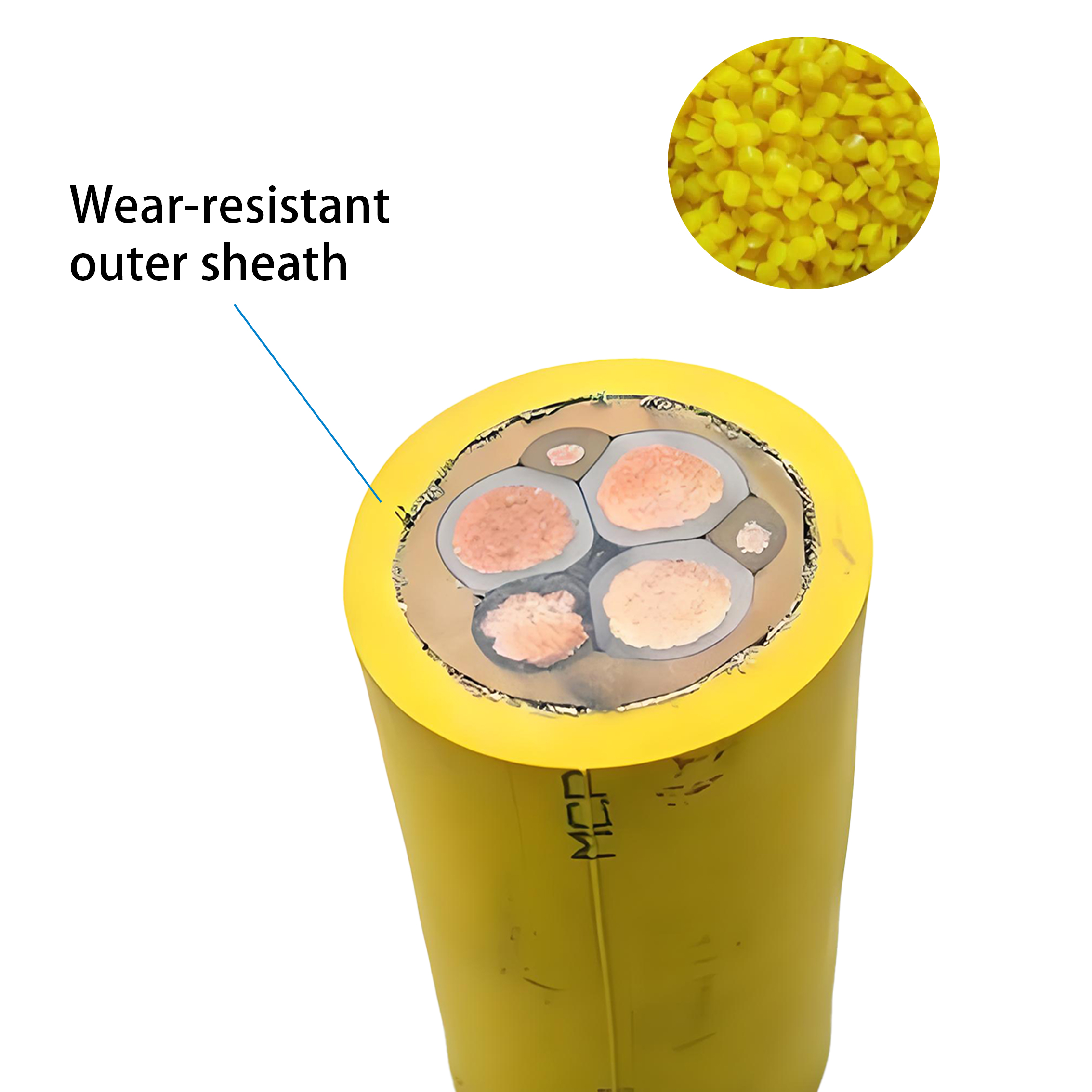

La gaine de protection extérieure constitue la barrière ultime contre les environnements extrêmes pour les câbles miniers. Fabriquée en caoutchouc haute résistance ignifugé (polyéthylène chlorosulfoné/caoutchouc polyéthylène chloré), elle est extrêmement durable et résistante, pratiquement indestructible. Cette gaine résiste à toutes les menaces qui pèsent sur les câbles souterrains : elle est résistante aux chocs (des wagonnets de 10 tonnes ne peuvent la fissurer) et très durable (sa résistance à la traction est supérieure ou égale à 120 N/mm², ce qui lui permet de supporter un frottement prolongé sans se rompre). Lors de tests menés par la mine de charbon de Burtai du groupe Shendong Coal, il a été constaté que même les câbles miniers de haute qualité présentaient une rayure.

Sa résistance est 3,2 fois supérieure à celle des câbles traditionnels. De plus, sa gaine est étanche (indice de protection IP68), ce qui signifie qu'elle peut être immergée jusqu'à 50 mètres de profondeur sans fuite. Elle résiste également à la corrosion par les acides, les alcalis et les huiles. La gaine répond à la norme GB/T 18380 relative à la résistance à la flamme : la propagation des flammes est limitée à 1,5 mètre maximum et le câble s'éteint automatiquement lorsqu'il est retiré de la flamme. Certaines versions renforcées de cette gaine contiennent des nanoparticules de céramique d'alumine, créant une couche dense et résistante à l'usure qui accroît la durabilité. Cette conception est idéale pour une utilisation avec des équipements mobiles haute fréquence.

II. Membres de la famille : “ Guerriers spécialisés ” pour différentes situations

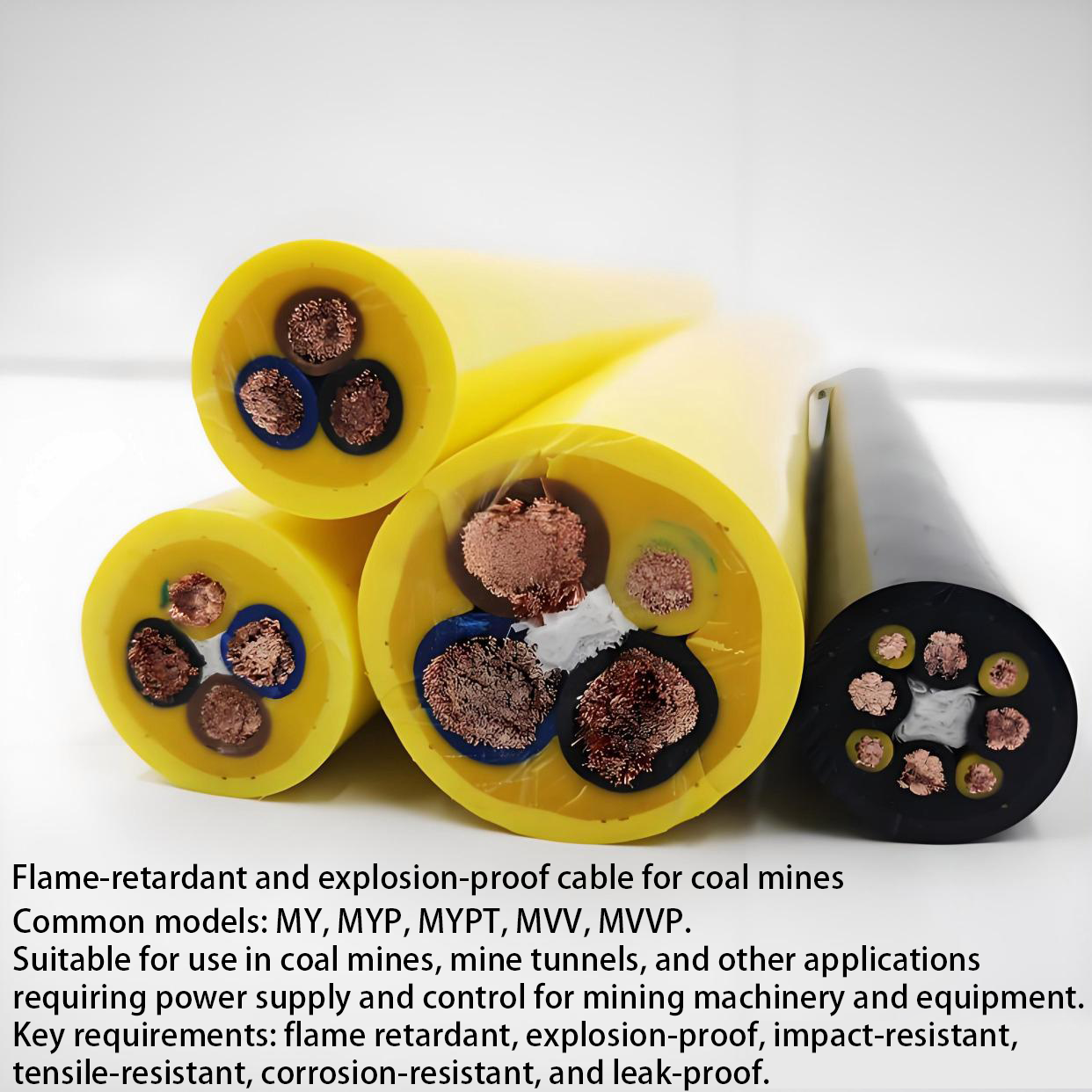

1. “ Soldat flexible ” mobile : Câble flexible mobile gainé de caoutchouc pour utilisation minière (série MY)

Ce câble, conçu pour une grande flexibilité, est un équipement standard des machines mobiles souterraines telles que les engins miniers et les tunneliers. Il accompagne ces machines en douceur lors de leurs opérations. Son rayon de courbure, six fois son diamètre, lui permet de résister aux frottements et aux flexions fréquents. Sa gaine de protection en caoutchouc résistant aux huiles le protège de la contamination par les huiles hydrauliques utilisées en souterrain. Idéal pour l'alimentation des engins mobiles souterrains, il agit comme un éclaireur flexible : il est toujours présent là où les machines sont nécessaires.

2. “ Soldats de communication ” anti-interférences : câbles blindés à gaine de caoutchouc résistants aux mines (série MYP)

Basé sur la série MY, ce dispositif intègre une couche de blindage, équipant ainsi l'appareil de communication de véritables écouteurs anti-interférences. Ceci contribue à atténuer les interférences électromagnétiques provenant des équipements souterrains de forte puissance, garantissant une transmission précise des signaux de commande. Il est idéal pour les équipements à fréquence variable, tels que les convoyeurs à raclettes et les machines de transfert. Dans les mines à haut niveau d'automatisation, ce dispositif de communication est particulièrement indispensable pour assurer la précision de la transmission des commandes et prévenir les erreurs.

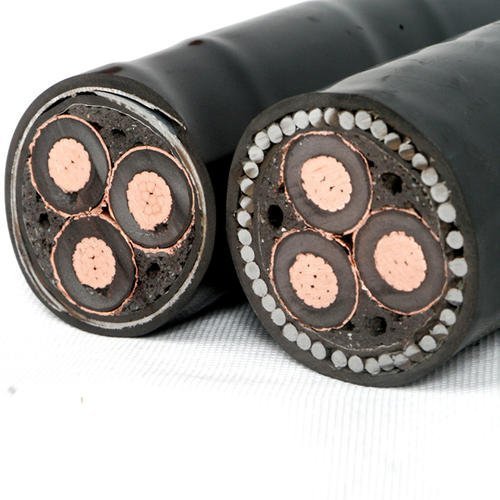

3. Fixation de la “ force principale ” : Câbles blindés résistants aux mines (séries MVV22, MYJV32)

Ce câble est doté d'une armure métallique extérieure, disponible en deux versions : armure en bande d'acier et armure en fil d'acier. L'armure en bande d'acier résiste à la compression de la roche, ce qui la rend idéale pour les lignes électriques principales installées dans les tunnels souterrains. Elle assure un maintien ferme des câbles de part et d'autre du tunnel, garantissant ainsi une transmission d'énergie stable. L'armure en fil d'acier, avec sa haute résistance à la traction supérieure à 1 570 MPa, est parfaitement adaptée aux installations verticales dans les puits profonds (plus de 500 mètres). Elle supporte son propre poids et les forces de traction supplémentaires, et peut également servir de conducteur de terre, éliminant ainsi le besoin d'un câble de mise à la terre séparé. Ces câbles ont une longue durée de vie (jusqu'à 5 à 10 ans en installation permanente) et constituent donc le choix privilégié pour les systèmes d'alimentation électrique principaux en milieu souterrain.

4. “ Soutien logistique ” économique : Câbles en plastique pour l’exploitation minière (série MVV)

Utilisant du polychlorure de vinyle et du polyéthylène pour l'isolation et le revêtement, ce produit est conçu pour un excellent rapport coût-efficacité. Il est idéal pour les installations fixes en zones à faible risque, comme les sous-stations de surface, les têtes de puits et les chambres souterraines (telles que les stations de pompage et les postes de transformation). Son prix est relativement bas, mais le matériau manque de flexibilité et ne convient pas aux équipements mobiles. De plus, il devient cassant par temps froid ; son installation en extérieur dans les régions froides est donc déconseillée. En résumé, il joue un rôle de renforcement dans un environnement sécurisé, en fournissant une alimentation électrique auxiliaire.

5. “ Éclaireurs ” intelligents : Câbles de commande minière (séries MKVVRP et MKVV32)

Il constitue le “ système nerveux ” des systèmes d'automatisation souterrains, reliant le centre de contrôle en surface aux différents dispositifs de commande en sous-sol. Son rôle est de transmettre les commandes et de fournir un retour d'information sur leur état. Ces câbles utilisent des conducteurs multibrins à âme souple avec une couche de blindage haute densité, leur permettant de résister à de fortes interférences électromagnétiques. Ils sont idéaux pour la transmission de signaux de commande à des équipements tels que les cisailles, les ventilateurs et les détecteurs de gaz. En particulier, les câbles de commande à sécurité intrinsèque (série IA-MKVVP), classés Ex ia I Ma (protection contre les explosions), empêchent la formation d'étincelles électrostatiques. Ils sont parfaitement adaptés aux mines à forte concentration de gaz. Agissant comme des “ éclaireurs intelligents ”, ils transmettent en continu les informations d'état des dispositifs afin de garantir le bon fonctionnement des systèmes d'automatisation souterrains.

III. Guide pour éviter les pièges : Ces erreurs ne doivent jamais être commises

Le choix et l'utilisation des câbles miniers exigent la plus grande prudence ; la moindre erreur peut s'avérer mortelle. Évitez à tout prix ces idées reçues : il s'agit non seulement de protéger les câbles, mais aussi d'assurer la sécurité du personnel travaillant sous terre.

Mythe n° 1 : “ On peut très bien utiliser des câbles sans certification. ”

Les câbles miniers utilisés en souterrain doivent impérativement posséder le certificat de sécurité pour les produits des mines de charbon (marque MA) et une certification antidéflagrante. Cette exigence est stricte ; l’utilisation de produits non certifiés est formellement interdite dans les mines souterraines. Certains acheteurs, par souci d’économie, optent pour des câbles dépourvus de certification MA. Ces câbles n’ont pas subi de tests de sécurité rigoureux et leurs matériaux et procédés de fabrication ne sont pas conformes aux normes. De ce fait, ils sont susceptibles d’être endommagés et de présenter des fuites électriques sous terre, pouvant entraîner des explosions de gaz, des incendies et d’autres accidents catastrophiques aux conséquences inimaginables. Il est par ailleurs indispensable de vérifier le certificat MA de chaque modèle de câble afin de s’assurer de la concordance entre l’organisme certificateur, le numéro de modèle et la période de validité. Toute tentative d’utilisation de certificats contrefaits ou frauduleux est strictement interdite. La marque MA fait office de “ carte d’identité ” pour les câbles miniers ; sans elle, leur utilisation dans les mines souterraines est strictement interdite.

Mythe n° 2 : “ Plus le fil est épais, mieux c’est. ”

Comme pour les câbles ordinaires, le choix du diamètre des conducteurs pour les câbles miniers dépend de facteurs tels que l'intensité du courant, la méthode d'installation et la distance de transmission. Un diamètre trop important n'est pas forcément préférable. Un diamètre excessif augmente les coûts d'approvisionnement et les difficultés d'installation, tout en gaspillant de l'énergie électrique. À l'inverse, un diamètre trop faible entraîne une capacité de transport de courant insuffisante, un échauffement excessif du câble, une dégradation accélérée de l'isolation, voire des courts-circuits. Par exemple, un câble minier à âme de cuivre de 10 mm² peut supporter un courant de 65 A, ce qui le rend adapté à l'alimentation d'équipements de petite et moyenne taille. En revanche, les grandes machines d'extraction de charbon nécessitent des câbles d'un diamètre de 120 mm² ou plus pour répondre à leurs besoins en énergie. Choisir le bon diamètre de conducteur, c'est comme choisir un vêtement : c'est la coupe qui compte, pas la taille.

Mythe n° 3 : “ Une utilisation inappropriée dans des conditions de fonctionnement incorrectes entraîne une dégradation ”

Les différents types de câbles miniers sont conçus pour des conditions souterraines spécifiques et ne doivent pas être utilisés indifféremment. Par exemple, les câbles armés destinés aux installations fixes ne peuvent pas être utilisés dans les engins mobiles, car les flexions fréquentes risquent de les rompre. Les câbles ordinaires gainés de caoutchouc ne conviennent pas aux engins mobiles à haute fréquence, comme ceux utilisés dans les mines de charbon, car ils s'useraient rapidement. Dans les mines à forte concentration de gaz, il est impératif d'éviter les câbles ordinaires non blindés afin de prévenir les explosions de gaz. La bonne approche consiste à choisir le câble approprié en fonction du type d'équipement (mobile ou fixe), de l'environnement d'installation (humide ou sec, sous pression ou non) et du niveau de tension. Utiliser un câble inadapté revient à mettre en danger la sécurité de la mine.

Mythe n° 4 : “ Négliger l’installation et la maintenance ”

L'installation et la maintenance des câbles miniers influent directement sur leur durée de vie et leur sécurité. Lors de l'installation, il est essentiel d'éviter tout contact des câbles avec des objets pointus. La force de traction ne doit pas excéder 25 N/mm², et le rayon de courbure doit respecter les spécifications : pour les câbles fixes, il doit être au moins égal à 6 fois le diamètre extérieur ; pour les câbles mobiles, il doit être au moins égal à 8 fois le diamètre extérieur. Dans le cas contraire, les conducteurs risquent de se rompre. La manipulation correcte des jonctions de câbles est également cruciale. L'utilisation de connecteurs à sertir ou à rétreint à froid est indispensable pour garantir l'étanchéité, avec un indice de protection contre l'eau d'au moins IP67, empêchant ainsi toute infiltration d'humidité. Par ailleurs, des inspections régulières sont nécessaires. La résistance d'isolement doit être contrôlée trimestriellement (au moins 100 MΩ), et l'aspect des câbles doit être inspecté régulièrement. Des essais annuels de tenue en tension sont également requis afin de détecter tout signe de dommage ou de vieillissement, et ainsi prévenir tout risque potentiel pour la sécurité.

Mythe n° 5 : “ Choisir des câbles de qualité inférieure pour économiser de l’argent ”

Certains câbles de qualité inférieure utilisent des matériaux bon marché lors de leur fabrication. Par exemple, du cuivre plaqué aluminium ou du cuivre recyclé remplace le cuivre sans oxygène de haute pureté, et du caoutchouc ordinaire est employé au lieu du caoutchouc ignifugé spécialement conçu pour les mines. Ces câbles ne répondent pas aux normes en matière de conductivité et de protection. Leur durée de vie n'est que de 3 à 5 ans et leur taux de défaillance est très élevé. Les données montrent que ce taux est cinq fois supérieur à celui des câbles de haute qualité. Dans une mine de charbon, l'utilisation de câbles bon marché et de qualité inférieure a nécessité leur remplacement à trois reprises en cinq ans. Le coût total s'est avéré deux fois plus élevé que celui de câbles de haute qualité. De plus, ces câbles ont provoqué plusieurs arrêts de production suite à des accidents. Il est donc clair que lésiner sur la qualité n'est pas judicieux. Des câbles miniers de haute qualité sont essentiels pour garantir la sécurité en milieu souterrain et ne peuvent être sacrifiés pour des raisons budgétaires.

IV. Tendances futures : Câbles miniers intelligents pour une protection plus précise

Avec le développement des techniques de construction minière intelligentes, les câbles miniers font l'objet d'une modernisation constante. Les câbles intelligents actuels intègrent des capteurs de température et des systèmes de mesure de température par fibre optique distribuée, permettant une surveillance en temps réel de la température des câbles et la détection précoce des risques de surchauffe. Le temps de réponse aux pannes est ainsi réduit de deux heures à seulement dix minutes, ce qui améliore considérablement la sécurité de l'alimentation électrique dans les mines souterraines. Parallèlement, l'utilisation de matériaux respectueux de l'environnement se généralise. Les câbles miniers à isolation LSZH (faible dégagement de fumée et sans halogène) produisent moins de fumée et de gaz corrosifs lors de leur combustion, conformément aux normes environnementales nationales. Ces câbles sont devenus le choix privilégié pour le câblage souterrain. À l'avenir, les câbles miniers seront encore plus intelligents, écologiques et durables, contribuant ainsi à renforcer la sécurité des opérations minières.

Je pense que chacun comprend désormais parfaitement le rôle des câbles miniers. Malgré leur apparence peu attrayante, avec leur couleur sombre et leur texture robuste, ils sont essentiels à la sécurité des mineurs et au bon fonctionnement des mines. Ils constituent le lien vital des mines souterraines et les garants d'une production sûre. Chaque câble minier de qualité est le fruit d'un savoir-faire et d'un souci constant de la responsabilité, chaque couche de sa structure contribuant à la sécurité et à la fiabilité.

La prochaine fois que vous entendrez le bruit des machines dans une mine de charbon, pensez aux innombrables câbles miniers qui travaillent silencieusement dans les galeries obscures, tels des gardiens invisibles. Leur robustesse et leur fiabilité garantissent la sécurité et l'éclairage des mineurs. Comprendre les câbles miniers, c'est comprendre non seulement un produit industriel, mais aussi le fondement même de la sécurité des opérations minières. En saisissant leurs précieuses capacités de protection, nous pouvons mieux garantir la sécurité de tous sous terre.
