Câble de commande KVV : le “ système nerveux ” de l’automatisation industrielle

Lorsqu'on parcourt une usine moderne, on aperçoit des machines vrombissantes, des bras robotisés aux mouvements précis et des panneaux de contrôle affichant des données. Naturellement, l'attention se porte sur les imposants câbles d'alimentation qui alimentent ces machines : ces “ artères ” épaisses et robustes qui assurent leur fonctionnement. Mais il existe un autre type de câble, plus discret en apparence mais tout aussi essentiel, qui passe souvent inaperçu : le câble de commande. Parmi ses nombreuses variantes, le câble KVV est incontestablement le plus utilisé.

Si les câbles d'alimentation sont les muscles de l'automatisation industrielle, les câbles de commande en sont le système nerveux. Ils ne transportent pas de courants importants, mais plutôt de l'intelligence : commandes de démarrage et d'arrêt, réglages de vitesse, relevés de température, signaux d'interverrouillage et d'innombrables autres instructions qui indiquent à chaque équipement précisément ce qu'il doit faire et quand. Sans ces câbles, même les machines les plus puissantes seraient sourdes et aveugles, incapables de répondre aux opérateurs ou de se coordonner avec d'autres systèmes.

Le câble KVV, en particulier, s'est imposé comme le câble de commande le plus utilisé dans le monde industriel. Son nom est explicite : la lettre “ K ” signifie “ commande ” dans la nomenclature chinoise des câbles, tandis que les deux “ V ” indiquent que l'isolation et la gaine extérieure sont en PVC (polychlorure de vinyle). En résumé, un câble KVV est un câble de commande à conducteur en cuivre, isolé et gainé de PVC, conçu spécifiquement pour la transmission de signaux basse tension et faible intensité.

Mais qu’est-ce qui rend ce câble si particulier, et pourquoi est-il présent dans pratiquement toutes les armoires de commande, boîtes de jonction et panneaux d’équipements du secteur industriel ? La réponse réside dans sa conception ingénieuse.

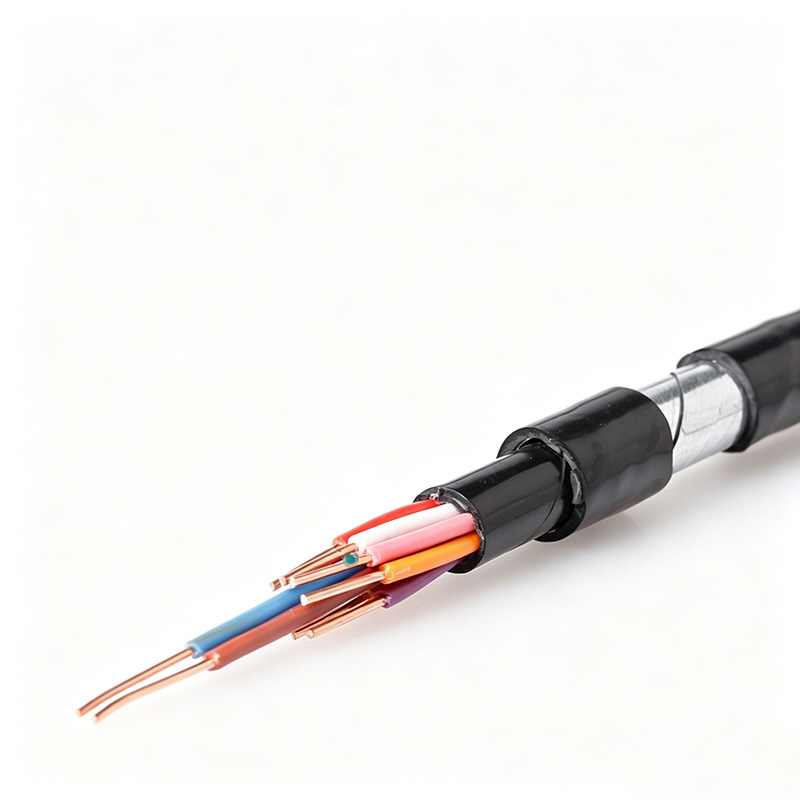

Dénudez un câble KVV et vous découvrirez une structure interne soigneusement conçue. Son cœur est constitué de brins de cuivre sans oxygène de haute pureté. Il ne s'agit pas d'un cuivre ordinaire : il est méticuleusement tressé pour offrir une conductivité exceptionnelle et une flexibilité remarquable. Contrairement à un fil monobrin qui risque de se rompre après des pliages répétés, sa conception multibrins lui permet de résister aux vibrations et aux mouvements occasionnels inévitables dans les équipements industriels, assurant ainsi une transmission ininterrompue des signaux, année après année.

Chaque conducteur en cuivre est isolé par une couche de PVC haute densité. Cette isolation est essentielle car un câble de commande contient généralement plusieurs conducteurs (de deux à trente-sept, voire plus) étroitement regroupés dans la même gaine. Sans isolation adéquate, les signaux provenant de conducteurs adjacents pourraient se propager ou interférer, un phénomène appelé diaphonie. L'isolation en PVC constitue une barrière parfaite, garantissant la pureté et l'indépendance de chaque signal ; ainsi, une commande destinée au moteur A n'atteindra jamais accidentellement le moteur B.

Entre les conducteurs isolés se trouvent des matériaux de remplissage ignifuges qui confèrent au câble une forme ronde et compacte, tout en renforçant sa résistance à l'écrasement et à la flexion. Une couche de ruban ignifuge enrobe ensuite le câble, assurant la solidité de la structure interne et prévenant les dommages causés par le frottement entre les conducteurs. Enfin, l'ensemble est gainé d'une enveloppe extérieure en PVC robuste et durable qui protège le câble de l'abrasion, de l'humidité, de la poussière, des légères contaminations par les huiles et de l'usure générale liée à un environnement industriel exigeant.

Cette double protection en PVC est l'un des atouts majeurs du câble KVV. Elle offre non seulement une grande robustesse mécanique, mais aussi une excellente sécurité électrique : une bonne résistance d'isolation, des propriétés auto-extinguibles et une protection fiable contre les fuites et les courts-circuits. Dans les environnements où les risques d'incendie électrique sont constants, cette marge de sécurité intégrée est un gage de tranquillité d'esprit inestimable.

En matière de performance, le câble KVV excelle sur de nombreux points. Avant tout, il garantit une transmission stable du signal. En milieu industriel, un signal perturbé peut entraîner l'arrêt d'une chaîne de production, voire une panne catastrophique d'un équipement. Les conducteurs isolés individuellement du câble KVV minimisent efficacement les interférences, assurant ainsi que chaque commande parvienne à destination avec précision et ponctualité.

La durabilité est un autre atout majeur de ce câble. Sa construction robuste lui permet de résister à l'écrasement, à l'abrasion et aux flexions répétées, ce qui le rend adapté à de nombreuses méthodes d'installation : passage dans des conduits métalliques, installation dans des chemins de câbles ou câblage direct à l'intérieur des armoires techniques. Conçu pour une utilisation intérieure prolongée, il résiste au vieillissement, aux fissures et au décollement, ce qui lui confère une durée de vie souvent supérieure à celle des équipements qu'il connecte.

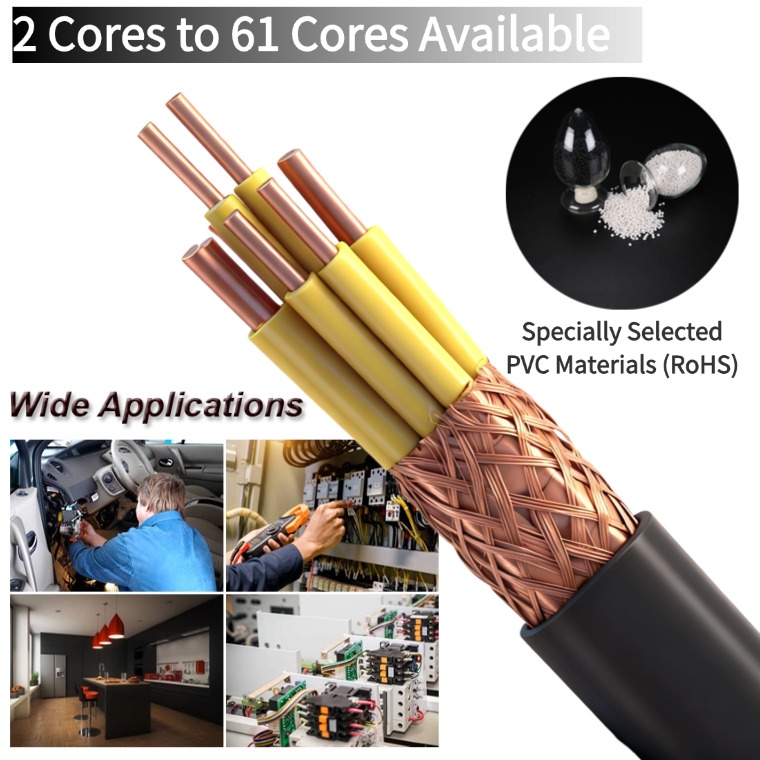

La polyvalence est une autre raison de la popularité du câble KVV. Avec un nombre de conducteurs allant de deux à trente-sept et des sections disponibles en 1,5 mm² et 2,5 mm², il existe un câble KVV adapté à pratiquement toutes les applications de commande. Des simples circuits de démarrage/arrêt aux systèmes d'enclenchement complexes, des boucles de signaux d'instrumentation aux panneaux de commande à relais, ce type de câble unique répond à tous les besoins.

Son principal atout réside sans doute dans son rapport coût-efficacité. Dans les environnements exempts d'interférences électromagnétiques importantes, un câble de commande blindé est souvent superflu : plus coûteux et plus complexe à installer. Le câble KVV, en revanche, offre un équilibre parfait entre performance, fiabilité et prix. C'est pourquoi il est devenu le choix de référence pour les entreprises, les ingénieurs et les équipes de maintenance du monde entier.

Où trouve-t-on concrètement un câble KVV en action ? La liste est quasi infinie. Dans l’armoire de commande d’un convoyeur, il transporte les signaux de démarrage et d’arrêt du moteur. Dans un local de distribution électrique, il relie les circuits de déclenchement des disjoncteurs au système de surveillance. Sur une chaîne de production, il transmet les informations des capteurs et des interrupteurs à l’automate programmable. En domotique, il gère le câblage de commande des systèmes de chauffage, ventilation et climatisation, de l’éclairage et du contrôle d’accès. En bref, partout où des signaux de commande basse tension doivent circuler de manière sûre et fiable, on trouve le câble KVV.

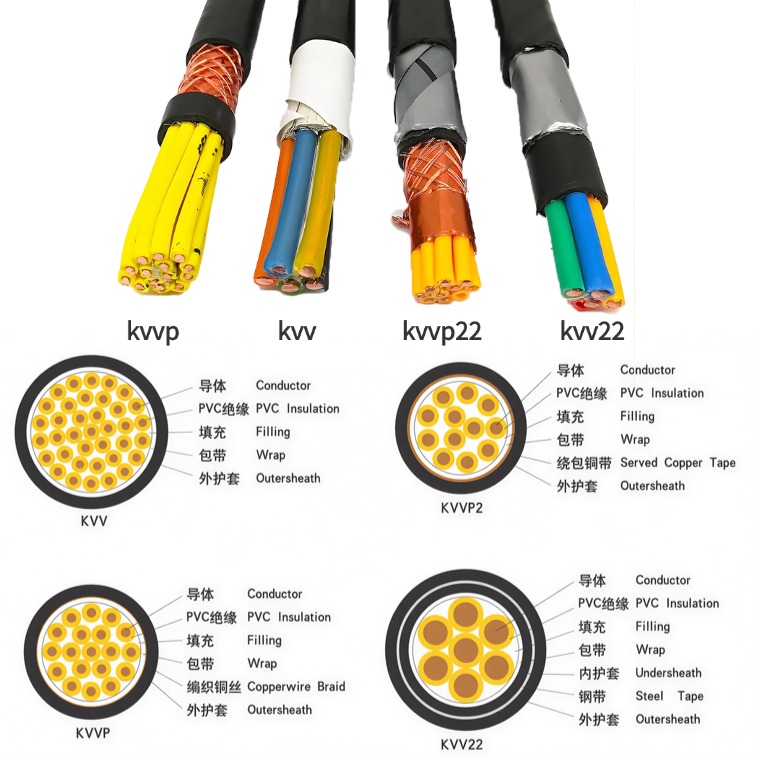

Comme pour tout produit d'ingénierie, le choix et l'installation appropriés sont essentiels pour optimiser les performances d'un câble KVV. Lors du choix d'un câble, il convient de prendre en compte le nombre de conducteurs requis par votre système de contrôle, la capacité de transport de courant nécessaire à vos signaux spécifiques et les conditions environnementales du site d'installation. Pour les applications intérieures standard, le câble KVV de base est généralement suffisant. Si le câble doit être enterré directement ou exposé à de fortes contraintes mécaniques, il est recommandé d'opter pour une version armée comme le KVV22, qui intègre une couche de ruban d'acier pour une protection accrue.

Lors de l'installation, quelques règles simples garantiront un fonctionnement durable et sans problème. Respectez toujours le rayon de courbure minimal du câble : un cintrage trop prononcé risque d'endommager le conducteur et l'isolant. Évitez d'installer le câble par temps de gel, car la gaine en PVC peut devenir cassante et se fissurer. Séparez les câbles de commande des câbles d'alimentation haute tension afin d'éviter les interférences électromagnétiques et utilisez des supports et des attaches de câbles appropriés pour soulager les tensions sur les connexions.

En conclusion, le câble de commande KVV n'est peut-être pas le composant le plus prestigieux d'un système industriel, mais il est sans doute l'un des plus essentiels. Messager silencieux, il assure la transmission fiable des informations issues de l'automatisation. La prochaine fois que vous passerez devant un panneau de commande ou que vous jetterez un œil à l'intérieur d'une armoire électrique, prenez un instant pour apprécier ce câble KVV, ce héros méconnu qui contribue au bon fonctionnement du monde industriel moderne.
