أساسيات كابلات التعدين: شرح كابلات الطاقة تحت الأرض - أنواعها، وبنيتها، وشهاداتها

مقدمة: تُعدّ كابلات التعدين بمثابة "شريان الحياة" لمناجم الفحم والمعادن وغيرها من المناجم تحت الأرض. يجب أن تتحمل هذه الكابلات السحب والانحناء والصدمات والرطوبة والزيوت ومخاطر الحريق في آن واحد. سواء كنت مهندس مشتريات في قطاع التعدين أو مستوردًا لكابلات التعدين، يشرح هذا الدليل سبب اختلاف كابلات التعدين، وكيفية قراءة رموز النوع، والشهادات المهمة للتصدير.

1. لماذا تعتبر كابلات التعدين "مميزة" للغاية؟

تعمل الكابلات العادية في المصانع. أما كابلات التعدين فتعمل في واحدة من أقسى البيئات على وجه الأرض: أنفاق ضيقة، وصخور متساقطة، ومعدات تسحب الكابلات باستمرار، ورطوبة عالية، وتلوث بالنفط - وفي مناجم الفحم، خطر غاز الميثان والانفجارات.

لذا فإن كابل التعدين ليس "كابلًا عاديًا أكثر سمكًا". إنه منتج خاص يضع السلامة في المقام الأول:

2. الأنواع الرئيسية لكابلات التعدين

عن طريق تقديم طلب

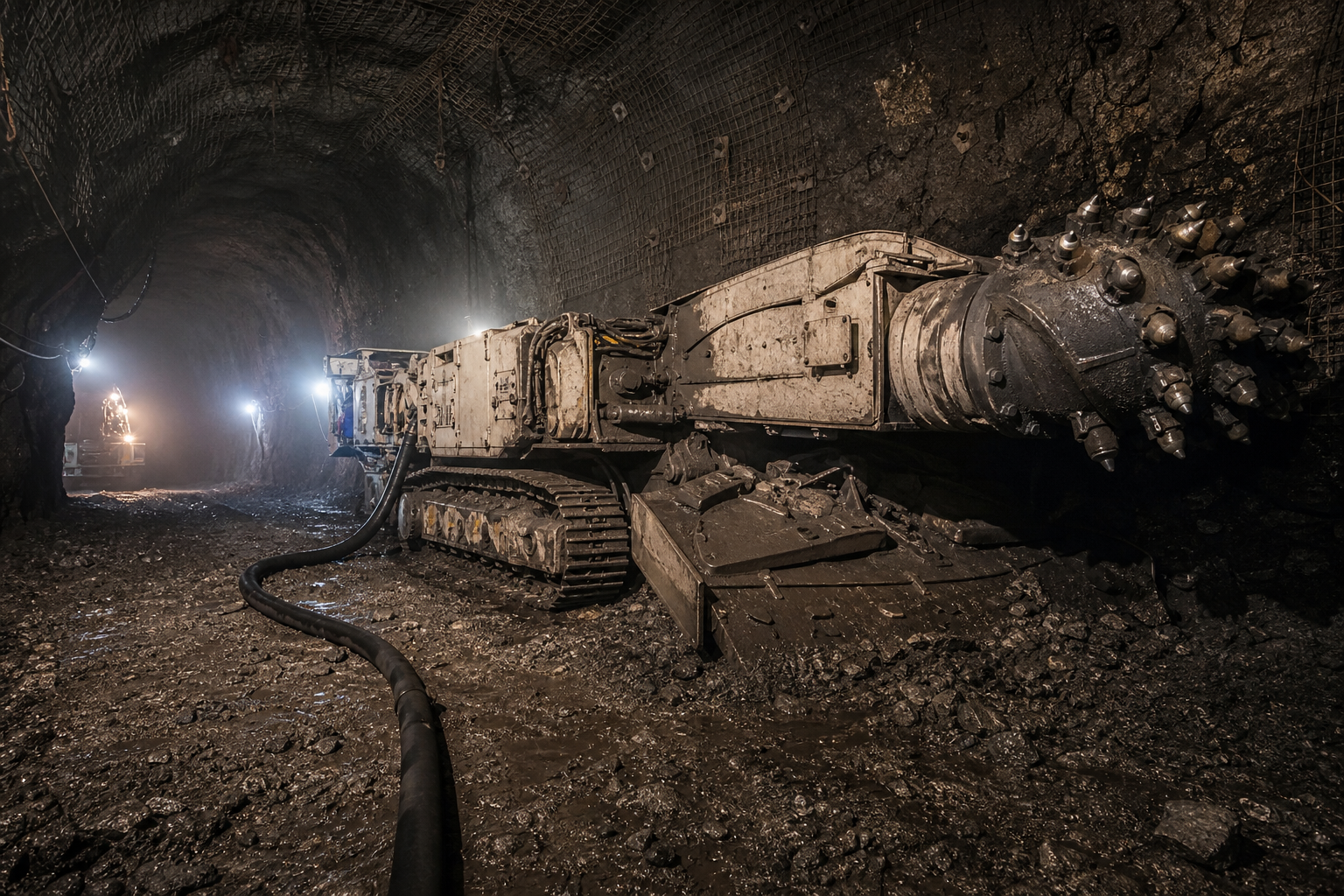

• كابلات التعدين المرنة — تزويد آلات التعدين المستمرة، وآلات القص، وعربات النقل، والجرافات بالطاقة؛ مصممة للسحب والانحناء. العمود الفقري لكابلات التعدين.
• كابلات الطاقة الخاصة بالتعدين (تركيب ثابت) — من المحطات الفرعية تحت الأرض إلى واجهات العمل؛ وغالبًا ما تكون معزولة بمادة XLPE (على سبيل المثال، سلسلة MYJV في الصين).
• كابلات التحكم في التعدين — إشارات التحكم بين المعدات وأنظمة المراقبة.
• كابلات الاتصالات الخاصة بالتعدين — مراقبة الصوت/البيانات والسلامة تحت الأرض (مثل MHYV، كابل محوري متسرب).

قراءة رموز الكتابة الصينية

أمثلة نموذجية: UY / UYP (كابل متنقل مغلف بالمطاط، محمي بتقنية UYP)،, UC / UCP (كابل القص)،, برنامج السنوات المتوسطة (كابل مطاطي محمي متنقل لمنجم الفحم)،, MYJV (كابل طاقة XLPE لمنجم الفحم، ثابت)،, MHYV (كابل اتصالات المنجم).

ملاحظة: تختلف أحرف النوع بين نظامي GB/T 12972 وMT 818 الخاصين بمناجم الفحم - حدد دائمًا بواسطة رمز النوع الكامل والمعلمات الموجودة في شهادة السلامة, ليس عن طريق الرسائل وحدها.

المكافئات الخارجية

• أمريكا الشماليةكابلات الطاقة المحمولة من النوع W / النوع G،, SHD-GC كابلات الجرافة والحفارة (GC = فحص التأريض)
• جنوب أفريقيا: ال SANS 1520 عائلة الكابلات المتدلية
• أستراليا: AS/NZS 1802 مسلسل
• دوليالبناء القائم على معايير اللجنة الكهروتقنية الدولية (IEC) بالإضافة إلى ATEX / IECEx شهادة الحماية من الانفجار في الأماكن التي يوجد بها غاز قابل للاشتعال

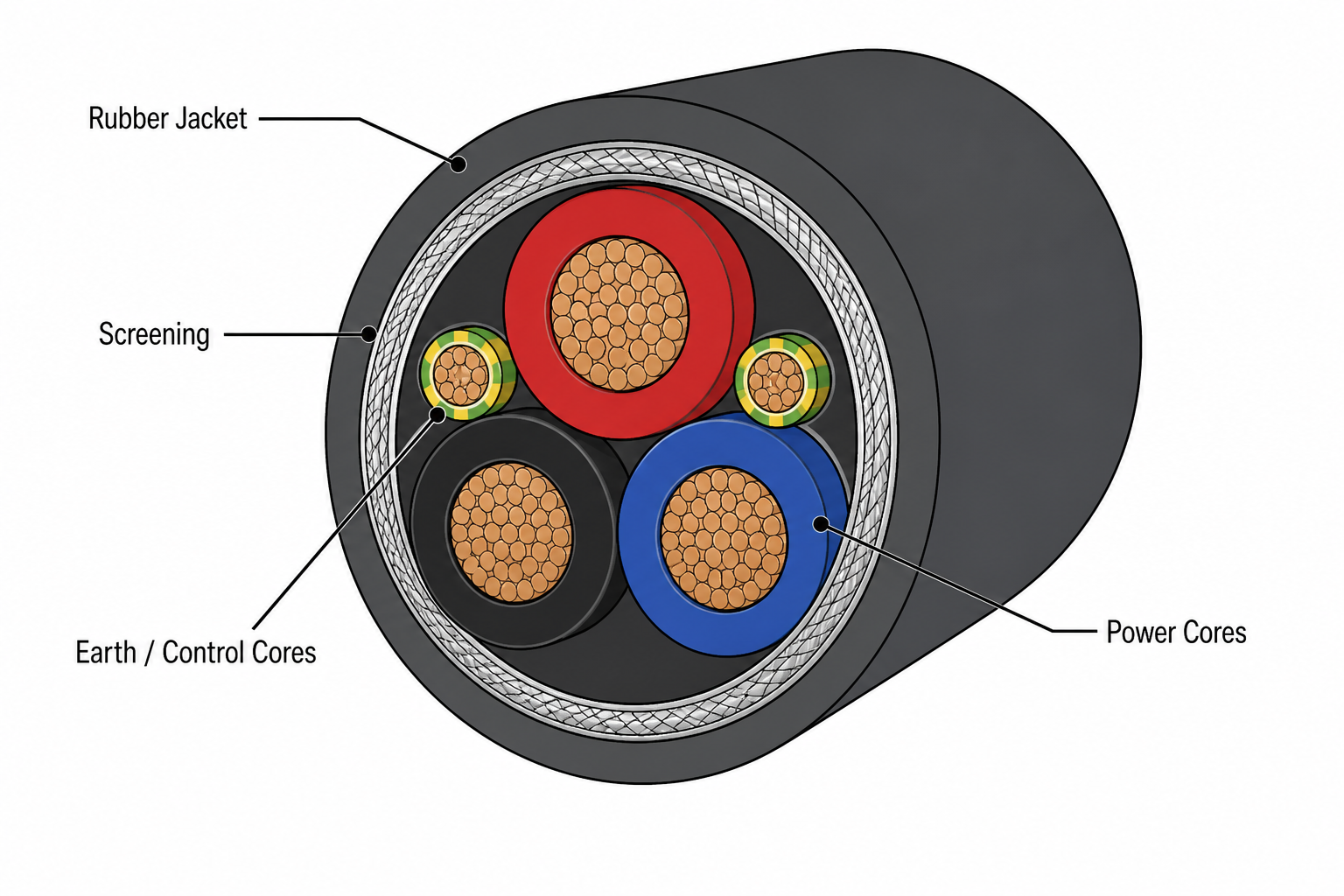

3. البناء: ما الذي يوجد داخل كابل التعدين؟

باستخدام كابل تعدين نموذجي محمي ومغلف بالمطاط، من الداخل إلى الخارج:

1. نوى الطاقةأسلاك نحاسية دقيقة مع عازل من مطاط الإيثيلين بروبيلين (EPR) أو ما يعادله - مصممة لتوفير المرونة
2. لب الأرض: موصلات أرضية منفصلة، غالباً ما تكون أكبر من الحجم المطلوب وفقاً للكود، لتوفير مسار موثوق لتيار العطل
3. التحكم / فحص النوى الأرضية: يُمكَِن مراقبة استمرارية الأرض تتطلب قواعد السلامة تحت الأرض وجود جهاز إنذار أو فصل التيار في حالة انقطاع دائرة التأريض
4. الفحصجديلة معدنية أو طبقة شبه موصلة - تعمل على توحيد المجال الكهربائي، وتمنع التداخل الكهرومغناطيسي، وتضيف حماية ميكانيكية
5. السترة الخارجيةمطاط مقاوم للهب والزيوت (CR / PCP) - مقاوم للصدمات والتآكل

4. تصدير كابلات التعدين: الشهادة هي شرط الدخول

إن أكبر عقبة في مجال كابلات التعدين ليست السعر، بل هي شهادة. بدون الشهادة المقبولة من قبل الدولة المقصودة، لا يدخل الكابل أبداً إلى منجم:

أربع خطوات لتحديد المواصفات اللازمة للتصدير:

1. طلب — هل المعدات المتنقلة تعمل بالطاقة أم أنها مثبتة في مكان ثابت؟ هل هي آلة قص، أم جرافة، أم عربة نقل؟
2. الجهد االكهربى — 0.38/0.66 كيلو فولت، 0.66/1.14 كيلو فولت، أو جهد متوسط 3.6/6 كيلو فولت وما فوق؟
3. بناء هل هناك حاجة إلى فحص وتدعيم وفحص التربة؟ (عادةً ما تنص قوانين البناء تحت الأرض على المراقبة الأرضية).
4. شهادة — تأكيد متطلبات الوجهة (MSHA / SANS 1520 / AS/NZS 1802 / ATEX-IECEx) والبناء والاختبار وفقًا لهذا المعيار.

5. الأخطاء الشائعة والأسئلة المتكررة

• ❌ استبدال كابلات التعدين بكابلات مطاطية عادية — ممنوع استخدامه تحت الأرض: فشل كل من مقاومة اللهب، ومراقبة التربة، والشهادات. يشكل خطراً جسيماً على السلامة.
• ❌ الشراء بالسعر بدون شهادات — لا يمكن وضع "كابل التعدين" تحت الأرض بدون موافقة MA/MSHA/SANS، وتكون المسؤولية شديدة في حالة حدوث أي عطل.
• ❌ استخدام كابل متدلي للتثبيت الثابت (أو العكس) — التصاميم مختلفة بشكل جوهري؛ سوء الاستخدام يسرع الفشل.
• ❌ تجاهل حلقة التحقق الأرضي — دائرة التأريض هي حلقة أمان للحياة؛ يجب إصلاح قلب فحص التأريض المكسور على الفور.

س1: لماذا يكون كابل التعدين أغلى من الكابل العادي؟
ج: مواد خاصة (عزل EPR، أغلفة الكلوروبرين)، بناء معقد (الحماية، نوى فحص الأرض/التراب)، بالإضافة إلى الشهادات والاختبارات - هذا "علاوة أمان".

س2: لماذا يجب أن تكون الكابلات الأرضية مقاومة للهب؟
ج: غاز الميثان مع شرارة كهربائية يُشكلان وصفةً للاشتعال. يجب أن يكون الكابل غير قابل لانتشار اللهب وقليل الدخان لإتاحة الوقت للناس للإخلاء.

س3: ما هي مدة صلاحية كابلات نقل معدات التعدين؟
ج: يعتمد ذلك على وتيرة السحب والصيانة. مع العناية المناسبة، يدوم الكابل الخلفي عالي الجودة لسنوات، لكن البيئة تحت الأرض قاسية - لذا افحص الأغلفة واللب بانتظام.

س4: ما هو المعيار المعتمد في جنوب أفريقيا / الولايات المتحدة الأمريكية / أستراليا؟
ج: اتبع الوجهة: SANS 1520 لجنوب إفريقيا، MSHA / النوع WG-SHD-GC للولايات المتحدة الأمريكية، AS/NZS 1802 لأستراليا - قم بالتصنيع والاختبار وفقًا لذلك وقدم الشهادات.

خاتمة

تُعدّ كابلات التعدين الفئة التي تتمتع بأعلى معايير السلامة بين الكابلات المتخصصة، فهي لا تبيع الموصلية فحسب، بل توفر الحماية للعاملين تحت الأرض. إذا تمّ الالتزام بالعناصر الأربعة الأساسية - رمز النوع، والبنية، والجهد، والشهادات - فإنّ عمليات الشراء والتصدير ستسير بسلاسة.
