شرح كابل التحكم KVV: رموز الأنواع، والبنية، وكيفية تحديد KVVP / KVVR / KVV22

يقول طلبك شيئًا، ويقول عرض الأسعار الصيني شيئًا آخر. لقد كتبتَ “"كابل تحكم، 450/750 فولت، 7 × 1.5 مم²، معزول بمادة PVC، مغلف بغلاف PVC، محمي"” — يعود الاقتباس على النحو التالي KVVP 7 × 1.5.

إنهما نفس الكابل. KVV هو ببساطة التسمية الصينية، وبمجرد أن تتمكن من قراءة الأحرف، يمكنك مقارنة أي عرض سعر بأي مواصفات في ثوانٍ.

يشرح هذا الدليل ماهية كابل التحكم KVV، وكيفية ارتباط كل حرف في رمز النوع بطبقة البناء، ومتى يكون الغلاف الواقي إلزاميًا وليس اختياريًا، وكيف يختلف KVV عن كابلات RVV وYJV والكابلات المطاطية، وكيفية توافق المعايير بين الأسواق، وقائمة التحقق من المواصفات التي يُنصح بالاطلاع عليها قبل إصدار أمر الشراء. جميع رموز الأنواع وعدد الأسلاك والمقاطع العرضية وبيانات الخدمة الواردة أدناه مستمدة من بياناتنا الفنية الفعلية لكابلات التحكم.

1. ما هو كابل التحكم KVV، باختصار؟

KVV = كابل تحكم ذو موصل نحاسي، معزول بمادة PVC، ومغلف بمادة PVC، مصنف 450/750 فولت، متوفر من 2 إلى 61 نواة ومن 0.75 إلى 10 مم².

ثلاث خصائص تحدد مكانتها:

• العديد من العينات الأساسية، مقاطع عرضية صغيرة. يتكون كابل الطاقة عادةً من 3 إلى 5 أسلاك بمساحة مقطع عرضي تتراوح بين عشرات ومئات المليمتر المربع. أما كابل التحكم فهو عكس ذلك تمامًا: يتكون من 0.75 إلى 2.5 مليمتر مربع من الأسلاك، وقد يصل عددها إلى 61 سلكًا في الكابل الواحد. وهو ينقل إشارات التبديل والإشارات التناظرية، وليس الطاقة.
• تثبيت ثابت. يُستخدم نظام KVV للتمديدات الثابتة - داخل المباني، وفي خنادق الكابلات، والقنوات، والصواني. أما في حال كان الكابل بحاجة إلى الحركة أو الانثناء بشكل متكرر، فيُرجى تحديد نظام KVVR (البنية المرنة).
• التدخل مهم. تعمل دوائر التحكم بمستويات إشارة منخفضة (منطق المرحل، 4-20 مللي أمبير، مدخلات رقمية). يتسبب التشويش الناتج عن كابلات الطاقة في حدوث أعطال مزعجة وإشارات خاطئة، ولهذا السبب تتضمن عائلة KVV مجموعة كاملة من المتغيرات المحمية (KVVP / KVVP2).

يتم تصنيع منتجات كابلات التحكم الخاصة بنا وفقًا لـ GB/T 5023, وهو ما يعادل IEC 60227. ويمكن إنتاجها أيضًا لـ ASTM و DIN و BS أو تم تصميمها وتصنيعها بالكامل وفقًا لرسومات العميل ومواصفاته الفنية.

2. فك تشفير رمز النوع

التسمية الصينية عبارة عن رمز أبجدي، حيث يمثل كل حرف طبقة بناء واحدة. احفظ هذا الجدول وستتوقف الاقتباسات عن كونها مشكلة ترجمة.

قاعدتان جديرتان بالحفظ:

• K = كابل التحكم. قم بتغيير البادئة وستتغير العائلة: YJV هو كابل طاقة، وRVV هو سلك مرن مغلف.
• يشير الرقم إلى نوع الدرع، ويشير الحرف إلى نوع الشاشة. `22` = شريط فولاذي مزدوج. `P` = شاشة نحاسية مضفرة، `P2` = شاشة شريط نحاسي. KVVP2-22 هو كابل تحكم محمي بشريط نحاسي ومدرع بشريط فولاذي - الحماية والتدريع وظيفتان مستقلتان ويمكن دمجهما.

الخطأ الأكثر شيوعاً الذي يرتكبه المشترون الأجانب: الدرع (KVV22) ميكانيكية الحماية؛ الشاشة (KVVP / KVVP2) هي الكهرومغناطيسي الحماية. ليست بدائل. يتطلب الدفن المباشر شريطًا فولاذيًا؛ وتحتاج خزانة محرك التردد المتغير إلى شبكة حماية. عند انطباق الشرطين، حدد النوع المدمج.

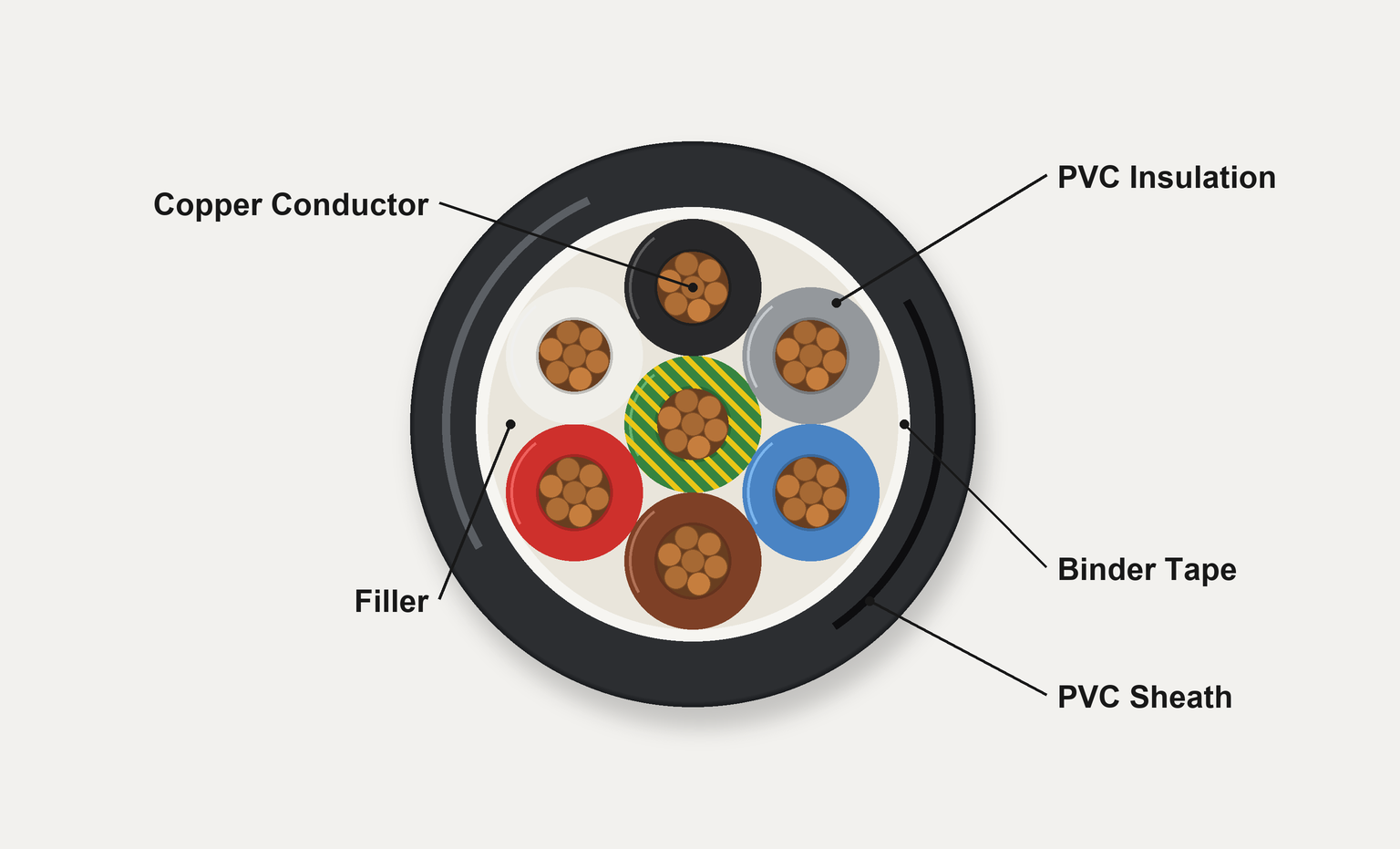

3. البناء: وظيفة كل طبقة

يتكون كابل التحكم القياسي KVV من خمس طبقات، بدءًا من الموصل الخارجي:

طبقات اختيارية، تُضاف بين شريط التجليد والغلاف الخارجي:

لماذا لا يمكن الاستغناء عن الفراش؟. يُطبّق الشريط الفولاذي تحت ضغط. وبملامسته المباشرة للعازل، يُحدث انبعاجات، وهذه الانبعاجات، تحت تأثير الجهد الكهربائي وتسرب الرطوبة، تُصبح نقطة انطلاق التلف. يُعدّ سُمك طبقة العزل من أسرع الطرق للتمييز بين كابل تحكم مُصنّع بشكل صحيح وكابل مُخفّض السعر.

4. كابل KVV مقابل كابل RVV مقابل كابل YJV مقابل كابل مطاطي

كثيراً ما يتم الخلط بين هذه العائلات الأربع في نفس التحقيق. وهي ليست قابلة للتبادل:

الاختبار السريع: اطرح ثلاثة أسئلة — هل يحمل طاقة، وكم عدد النوى، وهل يحتاج إلى فحص؟ الطاقة ← YJV أو YC. العديد من النوى وبدون طاقة ← KVV. الحركة ← النوع R. محركات التردد المتغير، أو المحركات المؤازرة، أو مسارات الإشارة الطويلة ← النوع P.

5. خريطة المعايير عبر الأسواق

يُوصَف الكابل نفسه بمعايير مختلفة في أسواق مختلفة. يزيل هذا الجدول التناقض بين الرسم الذي يشير إلى "IEC" وعرض الأسعار الذي يشير إلى "KVV":

للمشترين من أمريكا الشمالية وكندا: لا ترسل رمز النوع. أرسل وصفًا للبناء. “"7 × 1.5 مم²، 450/750 فولت، نحاس مجدول، معزول بمادة PVC، مغطى بمادة PVC، محمي بضفيرة نحاسية مطلية بالقصدير (تغطية 80%)، مغلف بمادة PVC، وفقًا للمعيار IEC 60227"” وبذلك يزول أي لبس. إذا كان تركيب الدائرة الكهربائية يتطلب الامتثال لمعايير NEC، فحدد أيضًا فئة الدائرة (الفئة 2/3 أو الفئة 1) وما إذا كان مطلوبًا إدراجها في قائمة PLTC أو TC-ER.

6. بيانات فنية حقيقية

البيانات أدناه مأخوذة من المواصفات الفنية لكابل التحكم الخاص بنا ويمكن استخدامها مباشرة للاختيار وللتحقق من الرسم.

مقارنة الأنواع

عدد النوى الموصى به (يمكن طلبه كمعيار): تتوفر بأعداد 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52 و61 نواة. ويمكن تصنيع أعداد أخرى حسب الطلب.

أداء الخدمة

ملاحظة: أنصاف أقطار الانحناء المذكورة أعلاه هي قيم مواصفات منتجاتنا. عند اتباع إرشادات GB/T 9330 العامة في التركيب، يُمدد كابل التحكم غير المدرع عادةً إلى ≥ 6D، بينما يُمدد الكابل المدرع أو المحمي إلى ≥ 12D - يُرجى التأكد من ذلك بالرجوع إلى ورقة البيانات المرفقة مع شحنتكم. يمكننا إرفاقها مع عرض السعر.

7. اختيار الشاشة: جديلة (P) أم شريط نحاسي (P2)؟

هذه هي الخطوة التي يتم تخطيها في أغلب الأحيان عند اختيار كابل التحكم - وهي الخطوة التي تسبب معظم مشاكل التشغيل.

في حالة تركيب محرك بتردد متغير، فإن الحماية ليست اختيارية. يُنتج مُخرج مُحرك التردد المتغير إشارة تعديل عرض النبضة عالية التردد؛ وينتقل التشويش ذو الوضع المشترك من كابل المحرك إلى كابلات التحكم المجاورة، ويظهر على شكل قراءات تناظرية غير منتظمة، وانقطاع في الاتصالات، وتعطلات مُزعجة. يُمكن إصلاح ذلك باتباع الإجراءات الثلاثة التالية:

• قم بتوجيه المسار بشكل منفصل. احتفظ بكابلات التحكم في صينية أو قناة منفصلة عن كابلات الطاقة - على الأقل 300 مم في المسارات المتوازية، واعبر بزوايا قائمة حيث يجب أن تتقاطع.
• استخدم KVVP / KVVP2 وقم بتأريض الشاشة عند طرف واحد فقط (عادةً عند مصدر الإشارة) لتجنب حلقة أرضية دائرية.
• إنهاء الشاشة بزاوية 360 درجة باستخدام مشبك كابل معدني أو غدة EMC. سلك تصريف طويل "على شكل ذيل خنزير" يُدمر معظم أداء الحماية.

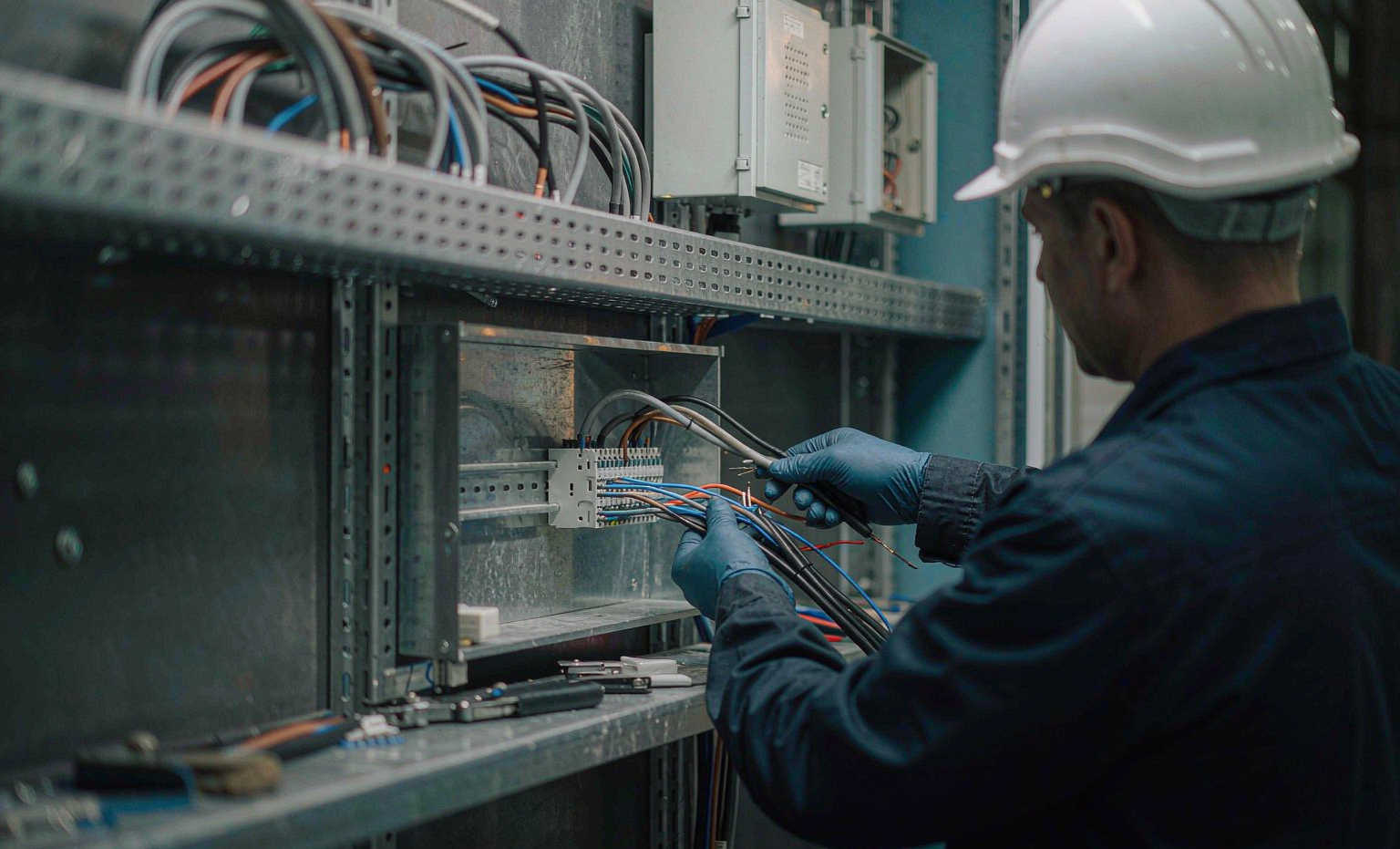

8. أين يُستخدم كابل التحكم KVV

9. طريقة الاختيار المكونة من خمس خطوات

الخطوة 1 - إصلاح النوى والمقاطع العرضية. أدرج جميع دوائر التحكم والإشارة من المخطط، وأضف 20-30% من النوى الاحتياطية - فتعديلات الموقع تتطلب عادةً إضافة أسلاك. حدد حجم الدائرة بناءً على التيار وانخفاض الجهد المسموح به؛ 1.0-1.5 مم² تغطي معظم دوائر التحكم، ولكن يجب حساب الحلقات التناظرية التي يزيد طولها عن 100 متر بشكل منفصل.

الخطوة الثانية - تحديد ما إذا كانت هناك حاجة إلى شاشة. محركات التردد المتغير، ومحركات المؤازرة، ومحركات التشغيل الناعم، وأنظمة الطاقة غير المنقطعة، أو خطوط التوصيل التناظرية الطويلة ← محمية. المدخلات الرقمية البحتة البعيدة عن كابلات الطاقة ← غير محمية مقبولة. هذا هو التوازن الأوضح بين السعر والموثوقية.

الخطوة 3 - تحديد ما إذا كانت هناك حاجة إلى دروع واقية. الدفن المباشر، الخنادق، تحميل المركبات أو المخاطر الميكانيكية → KVV22. الصواني والقنوات والألواح → KVV القياسي.

الخطوة الرابعة - تحديد ما إذا كانت هناك حاجة إلى تصميم مرن. التركيب الثابت ← KVV. الانحناء المتكرر أثناء التركيب أو الحركة الطفيفة للمعدات ← KVVR / KVVRP. لاحظ أن KVVR "مرن للتركيب"، وليس "مصممًا للسحب المستمر" - تتطلب تطبيقات الانحناء المستمر كابل سلسلة سحب مخصص مثل TRVVP.

الخطوة 5 - تثبيت قائمة التحقق من المواصفات هذه

• [ ] عدد النوى ومقطعها العرضي، بما في ذلك النوى الاحتياطية
• [ ] الجهد المقنن (450/750 فولت أو 0.6/1 كيلو فولت)
• [ ] مادة الموصل وفئته (نحاس مكشوف / مطلي بالقصدير، الفئة 1 أو 2 أو 5)
• [ ] مادة العزل والتغليف (PVC / XLPE / LSZH)
• [ ] نوع الشاشة (بدون / جديلة / شريط نحاسي) ومتطلبات التغطية
• [ ] درع (بدون / شريط فولاذي 22)
• [ ] تحديد النواة (اللون أو الرقم)
• [ ] لون الغلاف وعلامات السطح (علامة المتر، النوع، الحجم، الشركة المصنعة)
• [ ] درجة مقاومة للهب / مقاومة للحريق (ZR، ZC، NH، WDZ)
• [ ] المعيار المطلوب تطبيقه (IEC 60227 / GB/T 9330 / رسم العميل)
• [ ] طريقة التركيب، ودرجة الحرارة المحيطة، ونصف قطر الانحناء
• [ ] أطوال التسليم ومتطلبات البراميل، الحد الأقصى للطول الفردي
• [ ] وثائق الفحص (تقرير الاختبار الروتيني، قبول الطرف الثالث)

يؤدي إرسال هذه القائمة إلى المورد عادةً إلى إزالة ما بين ثلاث إلى خمس جولات من التوضيح من عرض الأسعار.

10. خمسة مفاهيم خاطئة شائعة

المفهوم الخاطئ 1 - يمكن استخدام KVV كمصدر طاقة. لا يمكن ذلك. عادةً ما تكون مقاطع أسلاك كابلات التحكم من 0.75 إلى 2.5 مم² ذات قدرة محدودة على نقل التيار، وهي مصممة كدوائر تحكم. استخدامها لتغذية المعدات يؤدي إلى ارتفاع درجة الحرارة وانخفاض الجهد بشكل مفرط. استخدم كابل طاقة YJV / VV بدلاً من ذلك.

المفهوم الخاطئ الثاني - درع الشريط الفولاذي يعني عدم الحاجة إلى شاشة. الدروع هي حماية ميكانيكية وليست درعًا كهرومغناطيسيًا. لها تأثير محدود على المجالات المغناطيسية منخفضة التردد، لكنها غير فعالة إلى حد كبير ضد ضوضاء ترددات محركات التردد المتغير. إذا كان التحكم في التداخل ضروريًا، فحدد نوع KVVP أو KVVP2، وإذا كانت الحماية الميكانيكية مطلوبة أيضًا، فحدد النوع المدمج.

المفهوم الخاطئ الثالث - تأريض الشاشة من كلا الطرفين أفضل. عندما تشترك أنظمة الطاقة والتحكم في شبكة تأريض مشتركة، فإن التأريض من كلا الطرفين يُنشئ حلقة تأريض دائرية تُدخل تيار تداخل. يتم وضع حاجز حماية من طرف واحد فقط، عادةً عند مصدر الإشارة، ويُترك الطرف الآخر مفتوحًا أو مؤرضًا سعويًا وفقًا لتصميم تأريض النظام.

المفهوم الخاطئ الرابع - زيادة عدد النوى دائمًا ما تكون أكثر اقتصادية. كل قلب إضافي يزيد من القطر الكلي، واستهلاك مركب الغلاف، ووزن الأسطوانة، لذا فإن تكلفة الوحدة ليست خطية. يُعد توفير 20-30% كقلوب احتياطية أمرًا منطقيًا؛ فمضاعفة عدد القلوب يُعتبر هدرًا، كما أن الأقطار الأكبر تشغل مساحة أكبر في الصينية وتصعب عملية تركيبها.

المفهوم الخاطئ الخامس - "الموصل النحاسي" يعني كابلًا جيدًا. يُعدّ تقليل مساحة مقطع الموصل دون إعلان، والعزل غير المركزي، والغلاف الرقيق، والنحاس المُعاد تدويره من الأمور الشائعة في كابلات التحكم منخفضة السعر. مع المقاطع العرضية الصغيرة، يكون لعدم مركزية العزل تأثير أكبر نسبيًا على مقاومة العزل. اطلب تقرير الاختبار الروتيني الذي يغطي مقاومة الموصل، وسماكة العزل، وسماكة الغلاف — إنها الوثيقة الأكثر فعالية في عمليات التفتيش الواردة.

11. الأسئلة الشائعة

س1 - كم تزيد تكلفة KVVP عن تكلفة KVV؟ تُضيف الشاشة جديلة نحاسية (أو شريطًا) وعملية جدل أو لصق، لذا فإنّ كابلات KVVP أغلى عادةً بمقدار 10-25% لنفس الحجم، وذلك حسب عدد النوى ومتطلبات التغطية. إذا لم يكن هناك مصدر تداخل كبير في الموقع، فإنّ كابلات KVV غير المحمية هي الخيار الاقتصادي.

س2 - ما هو الحد الأقصى لعدد النوى؟ 61 نواة كمعيار قياسي (0.75–1.5 مم²). يمكن تخصيص أكثر من 61 نواة، لكن القطر الإجمالي يزداد بسرعة - في معظم الحالات يكون استخدام كابلات متعددة أو نظام ناقل هو الحل الأفضل.

س3 - هل يمكنك توفير نسخ LSZH أو مقاومة للحريق؟ نعم. يتوافق LSZH مع بنية WDZ-KYJY؛ ومقاومة الحريق مع NH-KVV. يرجى تحديد درجة مقاومة اللهب ومعيار اختبار الحريق المطلوب (مثل IEC 60332، GB/T 19666، BS 6387).

س4 - ما هو الحد الأدنى لكمية الطلب؟ الحد الأدنى لكمية الطلب لدينا لكابلات التحكم هو متر واحد, وتتوفر عينات وكميات تجريبية.

س5 - ما هي مدة التسليم؟ تتوفر لدينا المقاسات الشائعة (KVV / KVVP 7×1.0، 12×1.0، 19×1.5). أما التصاميم الخاصة (مقاومة للهب، مقاومة للحريق، LSZH، عدد النوى حسب الطلب) فتُطلب حسب الطلب - أرسل لنا القائمة وسنؤكد لك موعد التسليم.

س6 - ما هي وثائق الفحص التي يمكنك تقديمها؟ تقرير الاختبار الروتيني (مقاومة التيار المستمر للموصل، مقاومة العزل، اختبار الجهد العالي، فحص الأبعاد) وتقرير اختبار النوع. كما يمكن ترتيب فحص من طرف ثالث في المصنع.

س7 - كيف يتم تحديد العينات الأساسية؟ حسب أولوية اللون القياسية (أخضر/أصفر ترابي، أزرق فاتح محايد، بني/أسود/رمادي) أو حسب الرقم. يمكن إنتاج تعريف مخصص حسب الطلب.

12. لماذا كابل Xijiangyue

يُعد كابل التحكم أحد منتجاتنا القياسية. يتم إنتاج مجموعة KVV / KVV22 / KVVP / KVVP2 / KVVR / KVVRP الكاملة وفقًا لمعايير IEC وGB وDIN وBS، مع إمكانية تخصيص عدد الأسلاك، والمقاطع العرضية، وأنواع الحماية، وألوان الغلاف، وعلامات السطح لتلبية متطلبات المشروع.

اطلب عرض سعر أو مراجعة فنية

أرسل إلينا قائمة المواصفات الخاصة بك - بما في ذلك أبعاد الأنابيب ومقاطعها العرضية، والجهد المقنن، ومتطلبات الحماية والتدريع، وطريقة التركيب، والكمية، وميناء الوجهة - وسنرد عليك خلال يوم عمل واحد بالأسعار ومدة التسليم. إذا كنت تفضل وصف عملية التركيب، فسيساعدك مهندسونا في اختيار الأنسب لك.
