شرح كابل RVS: السلك المرن ذو الزوج المجدول - التركيب، والأنواع، ودليل الاختيار

مقدمة: يُعد كابل RVS عنصرًا شائعًا في أنظمة إنذار الحريق، وشبكات الإذاعة العامة، وأجهزة الاتصال الداخلي الأمنية، ودوائر التحكم في إضاءة المنازل. يبدو ظاهريًا كسلكين مرنين ملتويين معًا، إلا أن بنية الزوج الملتوي، ومرونته، وطريقة تركيبه، كلها عوامل مهمة. يشرح هذا الدليل ماهية كابل RVS، وأماكن استخدامه، وكيف يختلف عن كابلي RVV وRVB.

1. ما هو كابل RVS؟

RVS = موصل نحاسي، معزول بمادة PVC، سلك مرن مزدوج ملتوي (التسمية الصينية).

فك شفرة الاسم:

• R = موصل مرن (نحاس مجدول دقيق، سهل الانحناء)
• V = عزل PVC
• S = النوع الملتوي (نواتان معزولتان ملتويتان معًا - زوج ملتوي)

ينتمي هذا السلك إلى عائلة أسلاك التوصيل المرنة، المصنعة وفقًا لمعايير مثل JB/T 8734.3، بجهد مقنن شائع يبلغ 300/300 فولت والأحجام الشائعة لـ 2×0.5، 2×0.75، 2×1.0، 2×1.5، 2×2.5 مم².

باختصار: نظام RVS عبارة عن سلكين نحاسيين مرنين معزولين بشكل فردي بمادة PVC، ملتويين على شكل زوج. - وبدون غلاف خارجي، يعتمد على الأنابيب أو القنوات للحماية.

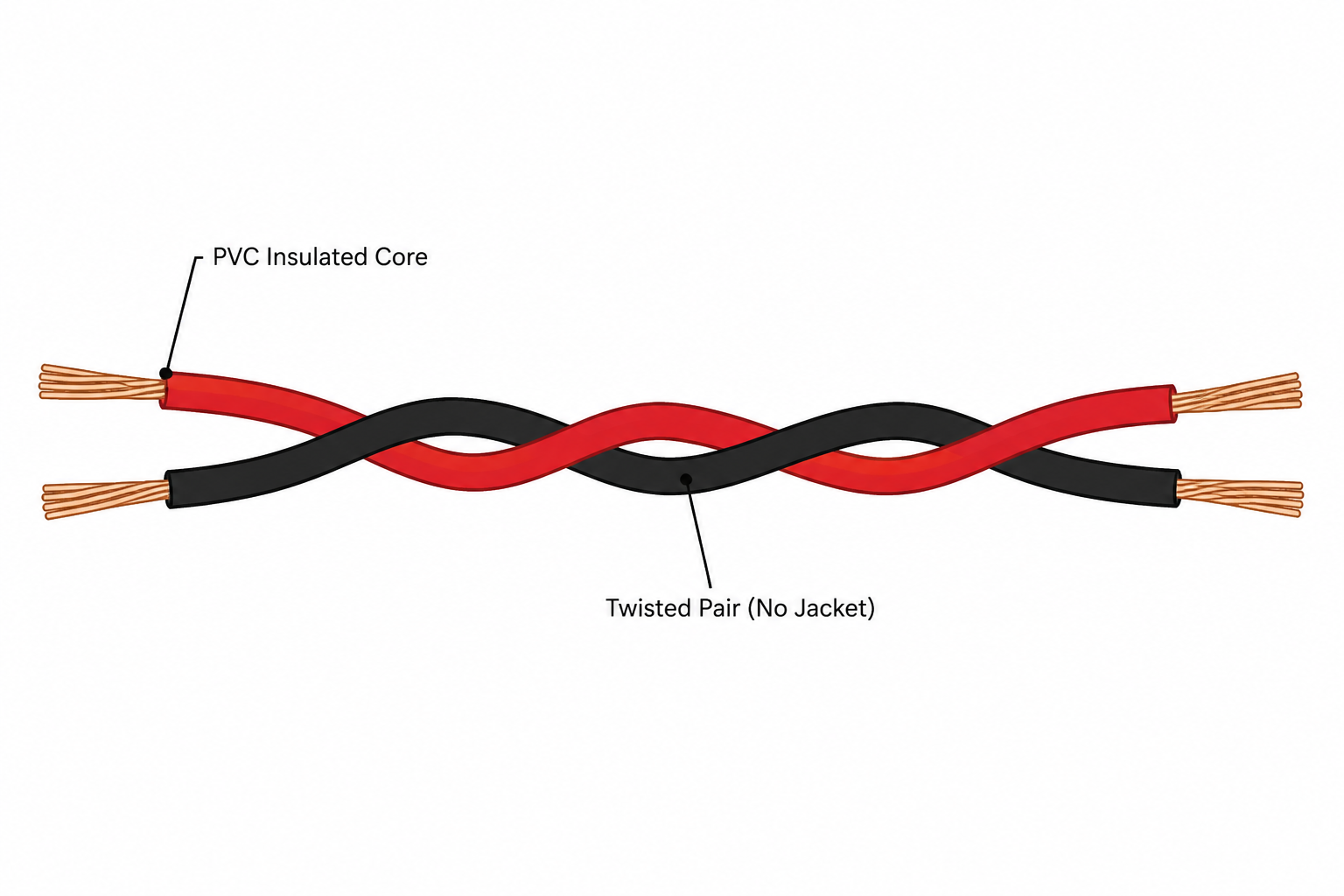

2. البناء: ما الذي يوجد داخل المركبات الترفيهية؟

لماذا هذا التغيير المفاجئ؟ ① يساعد على قمع درجة من التداخل الكهرومغناطيسي - وهو أمر مفيد لتطبيقات ناقل الإشارة وإنذار الحريق؛ ② يسهل تحديد وتوجيه النوى المزدوجة أثناء التثبيت.

3. عائلة المركبات الترفيهية: RV / RVB / RVV / RVVP

نصيحة للذاكرة: S = زوج ملتوي, ب = متوازية مستوية, الحرف V الثاني = يضيف سترة, P = تم فحصه.

4. أين يُستخدم نظام RVS

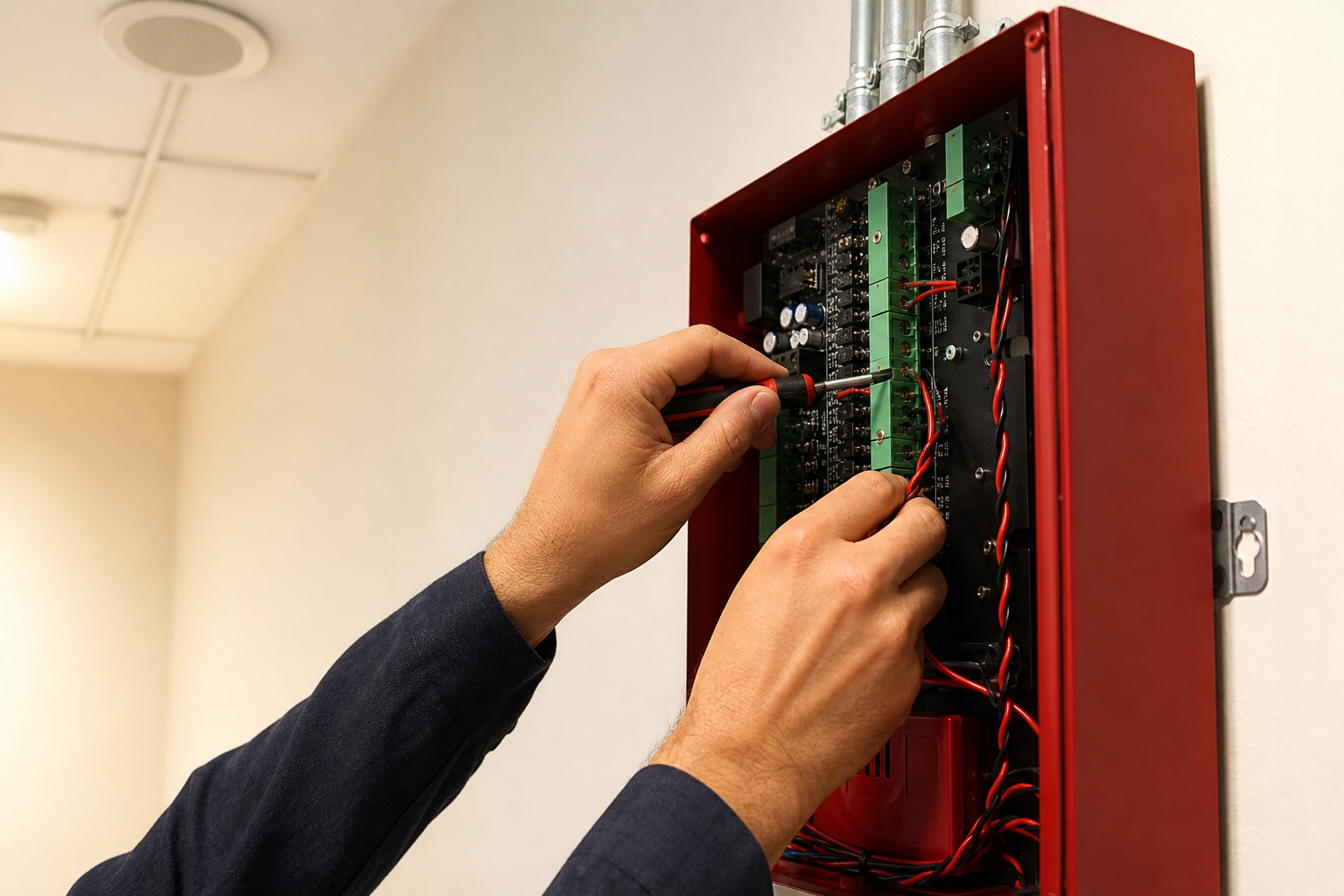

• الحماية من الحرائق: حافلات إنذار الحريق ودوائر الإذاعة العامة للحريق (عادةً ما تكون من النوع ZR-RVS المقاوم للهب أو النوع NH-RVS المقاوم للحريق)
• الأمن والتحكم في الوصولأنظمة الاتصال الداخلي، وتمديدات إشارات كاميرات المراقبة
• الخطاب العاممراكز التسوق، والمدارس، والمحطات
• نظام التحكم في إضاءة المنزل: توصيل مفتاح ثنائي الاتجاه / متعدد الاتجاهات (عادةً 2×1.0 / 2×1.5 مم²)
• التحكم في الجهد المنخفضدوائر إشارات وأجهزة التحكم

5. خمس نقاط لتحديد RVS

1. طابق التطبيق: اختر RVS لتوصيلات الإشارة المزدوجة الملتوية وأجهزة إنذار الحريق؛ اختر RVV (المغلف) حيثما تكون هناك حاجة إلى الحماية الميكانيكية أو التركيب السطحي.
2. الحجم حسب التيار: حدد المقطع العرضي من تيار الحمل وطول التشغيل؛ بالنسبة لخطوط الإشارة، ضع في اعتبارك انخفاض الجهد.
3. تأكد من تصنيف مقاومة الحريق بشكل صحيحتتطلب دوائر الحريق ZR-RVS (مثبط للهب) أو NH-RVS (مقاوم للحريق) — لا يفي نظام RVS القياسي بمتطلبات السلامة من الحرائق.
4. طريقة التركيبلا يحتوي جهاز RVS على غلاف - قم بتركيبه داخل قناة أو مجرى. لا تقم بدفنه مباشرة، وتجنب تعريضه للهواء الطلق لفترات طويلة.
5. تحقق من معايير التصدير: RVS ينتمي إلى عائلة الأسلاك المرنة IEC 60227-5؛ تأكد من معايير وشهادات سوق الوجهة (UL / EN، إلخ) قبل الشحن.

6. الأخطاء الشائعة والأسئلة المتكررة

• ❌ استخدام RVS كخط طاقة رئيسي — إنه سلك توصيل، غير مناسب لإمدادات الطاقة الرئيسية عالية القدرة.
• ❌ أنظمة RVS القياسية في دوائر مكافحة الحرائق — حدد NH-RVS (مقاوم للحريق) حيثما تكون سلامة الدائرة مطلوبة في حالة الحريق.
• ❌ الدفن في الهواء الطلق أو الدفن المباشر — عدم وجود غلاف يعني عدم وجود مقاومة للماء أو الأشعة فوق البنفسجية؛ استخدم قناة أو كابل خارجي مخصص.
• ❌ الخلط بين المركبات الترفيهية (RVS) والمركبات الترفيهية (RVV) — يتميز RVV بغلاف خارجي وقوة ميكانيكية أفضل؛ أما RVS فهو أكثر مرونة وقابلية للالتواء.

س1: RVS أم RVV - أيهما يجب أن أختار؟
أ: بالنسبة للمرونة وتطبيقات الإشارة/الحريق ذات الأزواج الملتوية، اختر RVS. أما بالنسبة للحماية الميكانيكية أو التركيب السطحي أو الطاقة متعددة النوى، فاختر RVV.

س2: لماذا RVS ملتوية؟
ج: لقمع درجة من التداخل الكهرومغناطيسي ولتسهيل التوجيه المزدوج وتحديد القطبية.

س3: هل يمكن استخدام المركبات الترفيهية في الهواء الطلق؟
ج: ليس بشكل مباشر - فبدون غلاف، لا يوفر أي مقاومة للماء أو الأشعة فوق البنفسجية. يجب حمايته داخل قناة.

س4: ما هي أنظمة المركبات الترفيهية المناسبة لمشاريع الحماية من الحرائق؟
ج: مادة ZR-RVS (المثبطة للهب) شائعة في حافلات الإنذار ودوائر PA؛ عندما يتم تحديد مقاومة الحريق (أنظمة PA للحريق، وأنظمة الطوارئ)، استخدم NH-RVS - واتبع دائمًا متطلبات شهادة الحريق المحلية.

خاتمة

بسيطة في تصميمها ولكنها لا غنى عنها في أنظمة الحريق، وأنظمة الصوت العامة، وأنظمة الجهد المنخفض - حدد مواصفات RVS بشكل صحيح من خلال التحقق من خمسة أشياء: التطبيق، والمقطع العرضي، وتصنيف مقاومة اللهب/الحريق، وطريقة التركيب، والشهادة.
