تحليل شامل لكابلات BVVB: أسلاك صلبة ذات غلاف مسطح - مزيج مثالي من الجمال والأداء لتطبيقات التمديدات الداخلية

في مجال التمديدات الكهربائية لتجديد المنازل، نسمع كثيرًا عن أسلاك BV الصلبة وأسلاك RVV المرنة. مع ذلك، غالبًا ما يتم تجاهل كابل BVVB، وهو خيار ممتاز بين هذه الكابلات. بفضل تصميمه المسطح والرفيع، وحمايته المزدوجة، ومظهره الأنيق عند التركيب، يُعد كابل BVVB الخيار الأمثل للاستخدامات السكنية والتجارية الخفيفة، بالإضافة إلى تثبيت المعدات والتمديدات. وهو مناسب بشكل خاص للاستخدام في المناطق التي لا تتطلب أنابيب، مثل الجدران، وألواح الحواف، وحواف الأسقف. يحل هذا الكابل مشكلة الأسلاك الصلبة BV المكشوفة غير الجذابة، كما يُعالج المظهر غير المرتب الذي قد ينتج عن استخدام أسلاك RVV المرنة في التركيبات المكشوفة.

يظن الكثيرون خطأً أن كابل BVVB هو ببساطة "كابل BV مع طبقة عزل إضافية". لكن في الواقع، تصميمه المسطح، وحمايته المزدوجة، وقدرته على تسهيل التوصيلات الكهربائية الآمنة، تجعله مختلفًا تمامًا عن الكابلات الأخرى. في هذه المدونة، سنتناول كل ما يتعلق بكابلات BVVB: تعريفها وبنيتها، ونماذجها المختلفة، ومزاياها الرئيسية، واستخداماتها، وكيفية اختيار المواصفات المناسبة، ونصائح الشراء، ورسومات توضيحية مفيدة. سواء كنتَ صاحب منزل، أو كهربائيًا، أو مسؤولًا عن مشتريات المشاريع، ستفهم قيمة كابلات BVVB وتتعلم كيفية اختيارها واستخدامها بفعالية، مما يضمن أن تكون توصيلاتك الكهربائية آمنة وذات مظهر جمالي.

ما هو كابل BVVB؟ معنى هذا الطراز وخصائصه الأساسية

الاسم الكامل لكابل BVVB هو "سلك مسطح ذو قلب نحاسي معزول ومغلف بغلاف من كلوريد البولي فينيل". يُعرف أيضًا باسم "سلك صلب ذو غلاف مسطح" أو "سلك ذو غلاف مكشوف". يُستخدم هذا النوع من الكابلات الصلبة متعددة النوى على نطاق واسع في تطبيقات التمديدات الثابتة. من أهم مميزاته سهولة التركيب، ومظهره الجذاب، وآلياته المزدوجة للحماية. الجهد المقنن له هو 300/500 فولت، مما يجعله مناسبًا للاستخدام في المنازل والمنشآت الصناعية العامة ذات التيار المتردد منخفض الجهد 220 فولت. درجة حرارة التشغيل القصوى ≤ 70 درجة مئوية، بينما يجب ألا تقل درجة حرارة التركيب عن 0 درجة مئوية. يجب أن يكون نصف قطر الانحناء أربعة أضعاف القطر الخارجي للكابل على الأقل. يتوافق هذا الكابل تمامًا مع المعايير الوطنية JB 8734.2-1998 وGA306.1-2007. كما أنه يفي بمتطلبات شهادة 3C الإلزامية، مما يضمن استخدامًا كهربائيًا آمنًا وموثوقًا.

شرح تفصيلي للرسالة النموذجية (فهم سريع للميزات الرئيسية بنظرة سريعة)

• يشير الحرف "B" الأول إلى "قلب نحاسي صلب". وهذا يعني كابلًا مصممًا لأغراض التوصيلات الثابتة. وهو يختلف عن كابل RVV المرن المستخدم في التوصيلات المتنقلة. تُعد كابلات BVVB الأنسب للتركيبات الثابتة طويلة الأمد، ولا تُناسب الانحناء أو الحركة المتكررة.
• يشير الحرف "V" الأول إلى "عزل PVC". كل سلك نحاسي مغطى بطبقة من عازل PVC. يساعد هذا على عزل الكهرباء ومنع حدوث دوائر قصر بين الأسلاك. بالإضافة إلى ذلك، تُستخدم ألوان مختلفة للتمييز بين السلك الحي، والسلك المحايد، وسلك التأريض، مما يُسهّل التعرف عليها أثناء التركيب.

• يشير الحرف "V" الثاني إلى "الغلاف البلاستيكي". بعد تغليف الأسلاك النحاسية المعزولة، يُغطى الكابل بالكامل بغلاف بلاستيكي، مما يوفر حماية مزدوجة. تُعزز هذه الطبقة الإضافية متانة الكابل ومقاومته للرطوبة وقدرته على تحمل الضغط مقارنةً بكابلات BV ذات العزل أحادي الطبقة.

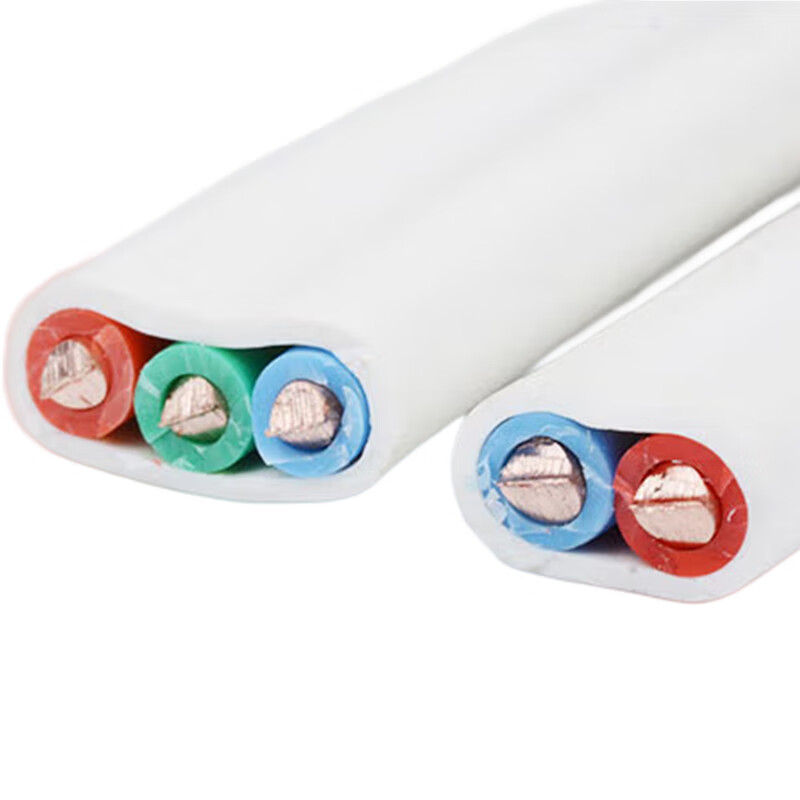

• أخيرًا، يشير الحرف "B" الأخير إلى أن الكابل ذو تصميم مسطح. هذه سمة أساسية لكابلات BVVB: حيث تُرتّب الأسلاك النحاسية بشكل متوازٍ، مما يمنح الكابل مظهرًا مسطحًا. وهذا يختلف عن الشكل الدائري لكابلات BVV. هذا التصميم المسطح تحديدًا هو ما يجعل كابلات BVVB مثالية للاستخدام في تطبيقات الأسلاك المكشوفة حيث يمكن تثبيتها على الجدران.
  باختصار، تتكون كابلات BVVB من قلب نحاسي صلب، وعازل PVC فردي، وغلاف PVC، وتصميم مسطح. وهي في الأساس عبارة عن دمج سلكين أو ثلاثة أسلاك BV صلبة معًا وتغطيتها بغلاف PVC واحد. يحافظ هذا المزيج على ثبات أسلاك BV الصلبة مع تحسين حمايتها ومظهرها الجمالي. تُعد كابلات BVVB مثالية لتطبيقات التمديدات الثابتة حيث تكون ظاهرة على السطح.

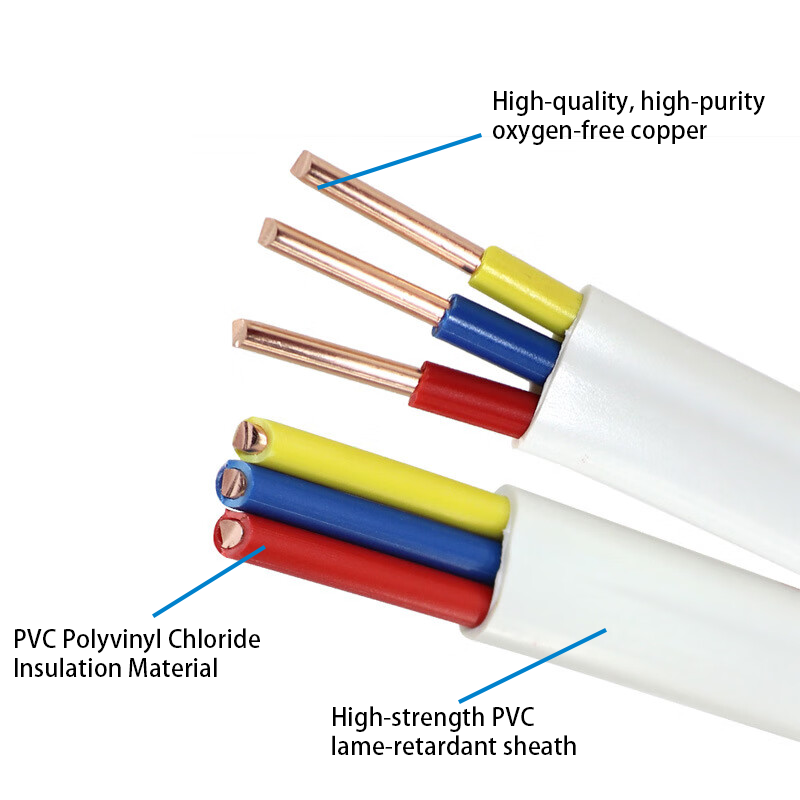

البنية التحتية (حماية ثلاثية الطبقات بتصميم أنيق وذكي)

قد يبدو كابل BVVB بسيطًا في تركيبه، لكن كل طبقة من طبقاته مصممة بعناية فائقة لتحقيق التوازن بين السلامة والاستقرار والجمال. وبفضل هيكله ثلاثي الطبقات، يلبي هذا الكابل بكفاءة المتطلبات الأساسية للتطبيقات التي يكون فيها الكابل مكشوفًا للعيان.

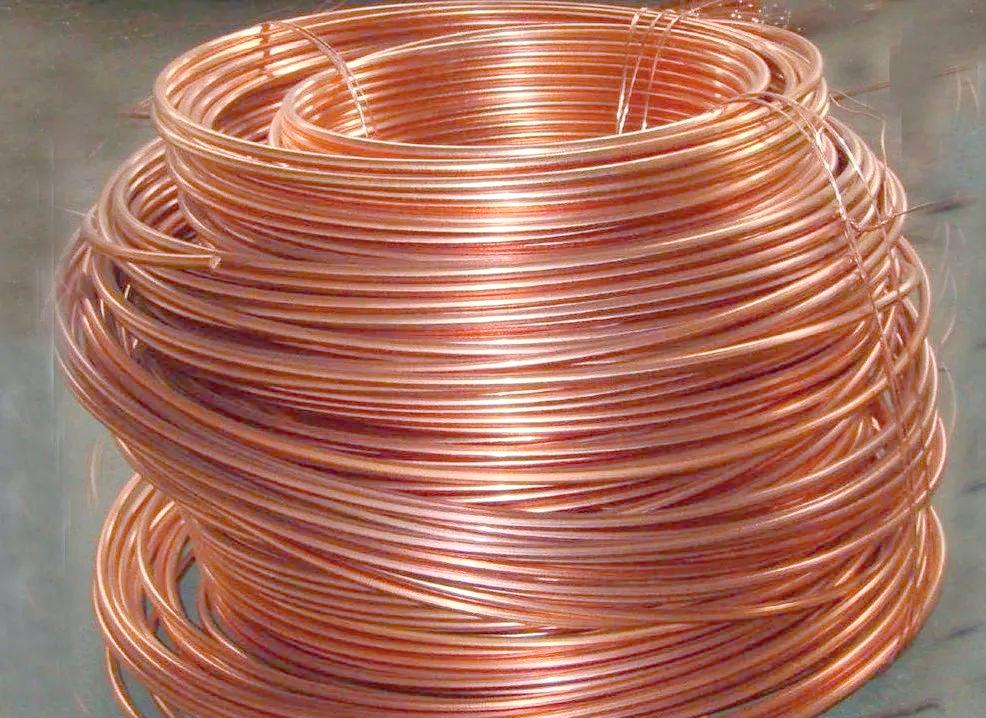

الطبقة 1: الطبقة الموصلة. يستخدم هذا الجهاز قلبًا نحاسيًا أحادي السلك عالي النقاء وخاليًا من الأكسجين. يتميز القلب النحاسي بلمعانه وبريقه، ولونه الذهبي. وهو خالٍ من السواد والشوائب والمسام. تصل نسبة النحاس فيه إلى 99.9%، ما يفي بمتطلبات معيار GB/T3956-1997. تتميز هذه البنية الصلبة أحادية السلك بثباتها العالي، ومقاومتها الممتازة للأكسدة، وانخفاض توليد الحرارة، وانخفاض المقاومة، وموصلية عالية. حتى في ظل التشغيل لفترات طويلة تحت الحمل الكامل، لا تظهر أي أعطال.

ارتفاع درجة الحرارة. يُعد هذا السلك مثاليًا لتطبيقات التمديدات الكهربائية الدائمة، بعمر افتراضي يزيد عن 30 عامًا. يتكون عادةً من سلكين أو ثلاثة أسلاك؛ وفي بعض الحالات، يمكن استخدام أربعة أسلاك. تُرتّب أسلاك التوصيل بشكل متوازٍ دون التواء، مما يضمن شكلًا مسطحًا.

الطبقة الثانية: طبقة العزل.
يُغلّف كل موصل نحاسي على حدة بطبقة من مادة عازلة من البولي فينيل كلوريد (PVC). تتميز هذه الطبقة العازلة بسماكة موحدة، وتغليف محكم، وخالية من عيوب التصنيع كالتغطية غير المتساوية، أو الفقاعات، أو التلف. توفر هذه الطبقة أداءً عازلاً ممتازاً، حيث تعزل التيار بفعالية لمنع التسرب أو الانزلاق.

يتم تمييز الموصلات المختلفة بألوان مختلفة، عادةً كما يلي: السلك الحي (أحمر)، والسلك المحايد (أزرق)، وسلك التأريض (أصفر مخضر). وهذا يسمح بالتعرف السريع عليها أثناء التركيب، مما يجنب التوصيل الخاطئ ويحافظ على السلامة.

بالإضافة إلى ذلك، توفر طبقة العزل مقاومة معينة لدرجات الحرارة وخصائص مضادة للشيخوخة، مما يجعلها مناسبة لمختلف البيئات الداخلية.

الطبقة الثالثة: طبقة الغلاف. تُغطى جميع أسلاك التوصيل المعزولة بغلاف من مادة PVC، يتميز بسماكته وملمسه الناعم ولمعانه الموحد دون أي رائحة نفاذة. مصنوع من مادة PVC/ST4، يوفر هذا الغلاف مقاومة فائقة للضغط والخدش والرطوبة. يدمج الغلاف عدة أسلاك توصيل في وحدة واحدة، مانعًا تشابكها، وحاميًا الأسلاك الداخلية من الاحتكاك اليومي والصدمات الطفيفة وتآكل الرطوبة. يُعد هذا الغلاف مناسبًا بشكل خاص للتطبيقات السطحية، حيث يكون الكابل معرضًا للهواء مباشرة أو مُثبتًا على الجدران أو الألواح الجانبية. يسمح تصميم الغلاف المسطح للكابل بالالتصاق بإحكام بالجدران وحواف الأرضيات، مما يقلل من بروز الكابل وتشابكه، وبالتالي يُحسّن بشكل ملحوظ من مظهر الأسلاك المُثبتة على السطح.

كابلات BVVB مقابل الكابلات المماثلة: أبرز الاختلافات باختصار، اختر بثقة.

يقع الكثيرون في خطأ شائع يتمثل في الخلط بين كابلات BVVB وكابلات BV وBVV وRVV. غالبًا ما يؤدي الاختيار العشوائي إلى فوضى في التوصيلات الكهربائية ومخاطر جسيمة على السلامة. في الواقع، بفهم خصائصها الهيكلية واستخداماتها، يمكنك اختيار النوع المناسب لحالتك بدقة. فيما يلي جدول مقارنة واضح وشروحات مبسطة تساعدك على التمييز بينها نهائيًا:

شرح مبسط (التطبيق المباشر لمعايير الاختيار)

ضع هذه النقاط الأربع في اعتبارك لتجنب الأخطاء في الاختيار:

1. بالنسبة للتثبيت على الجدران وتركيب المواسير الثابتة، اختر سلك BV ذو النواة الصلبة (يحافظ على شكله جيدًا، وعمره طويل، ومناسب للأسلاك المخفية).
2. للتركيب الثابت على السطح مع التركيز على الجماليات، اختر سلك BVVB المغلف بشكل مسطح (يناسب الجدران بشكل متساوٍ، وغير بارز، ويوفر حماية مزدوجة).
3. بالنسبة للتركيبات الثابتة المثبتة على السطح حيث لا تكون الجماليات أولوية، اختر سلك BVV ذو الغلاف الدائري (حماية جيدة، لكن الشكل الدائري أكثر وضوحًا).
4. بالنسبة للمعدات المتحركة والأسلاك المؤقتة، اختر كابل RVV المرن (ناعم وسهل الانحناء، وغير مناسب للتركيبات الثابتة على الأسطح على المدى الطويل).

على سبيل المثال، في توصيلات الأسلاك المنزلية:

• بالنسبة لأسلاك التحكم في مفاتيح الإضاءة على الجدران في غرفة المعيشة أو غرفة النوم، وأسلاك المقابس بالقرب من الألواح الأساسية، فإن BVVB مناسب (تصميم مسطح يلتصق بالجدران بشكل أنيق، نظيف ومرتب).
• بالنسبة للأسلاك المخفية داخل الجدران، استخدم سلك BV ذو النواة الصلبة.
• بالنسبة لأسلاك الطاقة المتحركة للأجهزة مثل مكيفات الهواء والثلاجات، استخدم كابل RVV المرن.
• في ورش العمل الصناعية لتوصيل الأسلاك السطحية البسيطة، يمكن استخدام BVVB من أجل السلامة والراحة على حد سواء.

ملاحظة خاصة: الفرق الرئيسي بين سلكي BVVB وBVV هو شكلهما (مسطح مقابل دائري). كلاهما سلكان ذوا قلب صلب مع حماية مزدوجة، ومناسبان للتوصيلات الثابتة، لكن تصميم BVVB المسطح أفضل للتركيب السطحي وأكثر جاذبية من الناحية الجمالية. أما الفرق الرئيسي بين BVVB وRVV فيكمن في القلب (قلب صلب واحد مقابل قلب مرن متعدد الشعيرات). يُعد RVV مثاليًا للتطبيقات المتحركة، بينما يُناسب BVVB التركيبات الثابتة. لا تخلط بينهما.

المزايا الست الأساسية لكابلات BVVB: "المزايا الحصرية" لحالات الأسلاك المكشوفة

لم يصبح كابل BVVB الخيار المفضل لتركيب الأسلاك المكشوفة صدفةً، بل لأن مزاياه الأساسية تعالج بدقة التحديات التي تواجه تركيب الأسلاك المكشوفة، والتي تتطلب السلامة والموثوقية، والمظهر الأنيق، وسهولة التركيب. وبالمقارنة مع الكابلات المماثلة، تتميز كابلات BVVB بست مزايا رئيسية بارزة، كل منها مصممة خصيصًا لتلبية احتياجات تركيب الأسلاك الثابتة المكشوفة.

1. مسطح ونحيف، يُركّب على السطح، ذو مظهر جمالي أنيق وغير بارز.

   هذه هي الميزة الأساسية لكابل BVVB والعامل الرئيسي الذي يميزه عن الكابلات الأخرى. يسمح تصميمه المسطح بتثبيته بإحكام على الجدران والأرضيات وحواف الألواح الجانبية. بفضل تصميمه النحيف، لا يشغل مساحة كبيرة. بعد التركيب، لا يبدو بارزًا كالكابلات الدائرية، بل يندمج بسلاسة مع الديكور الداخلي. سواءً على الجدران المطلية بطلاء مستحلب، أو جدران البلاط، أو الألواح الجانبية الخشبية، يمكن تثبيت كابل BVVB بشكل مسطح ومحكم دون الحاجة إلى قنوات إضافية. هذا يوفر التكاليف ويحافظ على مظهر الجدران أنيقًا، مما يجعله مناسبًا بشكل خاص للمنازل والمكاتب التي تسعى إلى تصميم بسيط ونظيف ومرتب.
2. حماية مزدوجة، آمنة، متينة، وسهلة الاستخدام

   تعتمد كابلات BVVB بنية حماية مزدوجة "عزل + غلاف"، مع غلاف خارجي إضافي مقارنةً بكابلات BV ذات العزل الأحادي، مما يُحسّن أداءها الوقائي بشكل ملحوظ. تعمل طبقة العزل الداخلية على عزل التيار الكهربائي بكفاءة، مانعةً حدوث دوائر قصر وتسرب بين أسلاك التوصيل. يتميز الغلاف الخارجي بسماكته ومقاومته للتآكل والتمزق، موفرًا حماية ضد الاحتكاك اليومي والصدمات الطفيفة وتآكل الرطوبة وتلوث الغبار. كما أنه يقاوم التآكل الناتج عن الزيوت والأحماض الخفيفة والقلويات، مما يجعله مناسبًا للتمديدات السطحية في البيئات الرطبة كالحمامات والمطابخ والشرفات. تتمتع كابلات BVVB المتوافقة مع المعايير بعمر افتراضي يزيد عن 30 عامًا، مما يتيح تركيبها لمرة واحدة مع راحة بال دائمة، دون الحاجة إلى صيانة أو استبدال متكرر.
3. سلك صلب أحادي النواة، يتميز بثبات عالٍ ومعدل فشل منخفض

   تستخدم أسلاك BVVB سلكًا نحاسيًا أحادي النواة عالي النقاء وخاليًا من الأكسجين. يتميز هذا السلك بثبات فائق يفوق ثبات الأسلاك المرنة متعددة النوى، مع مقاومة استثنائية للأكسدة والتقادم. بعد تركيبه في الجدران أو على الأسطح، لن يعاني من ارتخاء الأسلاك أو ضعف التوصيل نتيجة الاهتزازات الطفيفة أو تغيرات درجة الحرارة. إضافةً إلى ذلك، يتميز قلب النحاس عالي النقاء بموصلية عالية ومقاومة منخفضة، مما يقلل من الحرارة المتولدة ويخفض فقد الطاقة أثناء نقل الكهرباء. حتى مع التشغيل لفترات طويلة تحت الحمل الكامل، لن ترتفع درجة حرارته بشكل غير طبيعي، مما يمنع مخاطر السلامة مثل التوصيلات غير المحكمة أو الشرر أو انقطاع التيار. وهو مناسب للتطبيقات الكهربائية الثابتة مثل الإضاءة والمقابس والأجهزة المنزلية الصغيرة.
4. سهولة التركيب، لا حاجة إلى أنابيب، فعالية من حيث التكلفة

   صُممت أسلاك BVVB خصيصًا للتطبيقات السطحية، مما يُغني عن تركيب المواسير. يمكن تثبيتها مباشرةً على الجدران أو الألواح الجانبية باستخدام مشابك الكابلات، ما يزيد من كفاءة التركيب بأكثر من 60% مقارنةً بتمديدات المواسير، موفرًا بذلك وقتًا وجهدًا كبيرين. إضافةً إلى ذلك، تتميز ألوان أسلاكها بوضوحها، مما يُتيح تحديدًا سريعًا للأسلاك الحية والمحايدة والأرضية أثناء التركيب لتجنب أخطاء التوصيل. يضمن شكلها المسطح سهولة التركيب عند الزوايا وحواف الجدران دون الحاجة إلى ثنيها بشكل مفرط، مما يقلل من خطر الكسر. في حالات مثل تجديد المنازل القديمة أو التمديدات السطحية المؤقتة، تُعد أسلاك BVVB الخيار الأمثل، إذ تُغني عن إتلاف الجدران ويمكن تركيبها مباشرةً على السطح.
5. مواصفات كاملة، مناسبة لجميع سيناريوهات التركيب السطحي

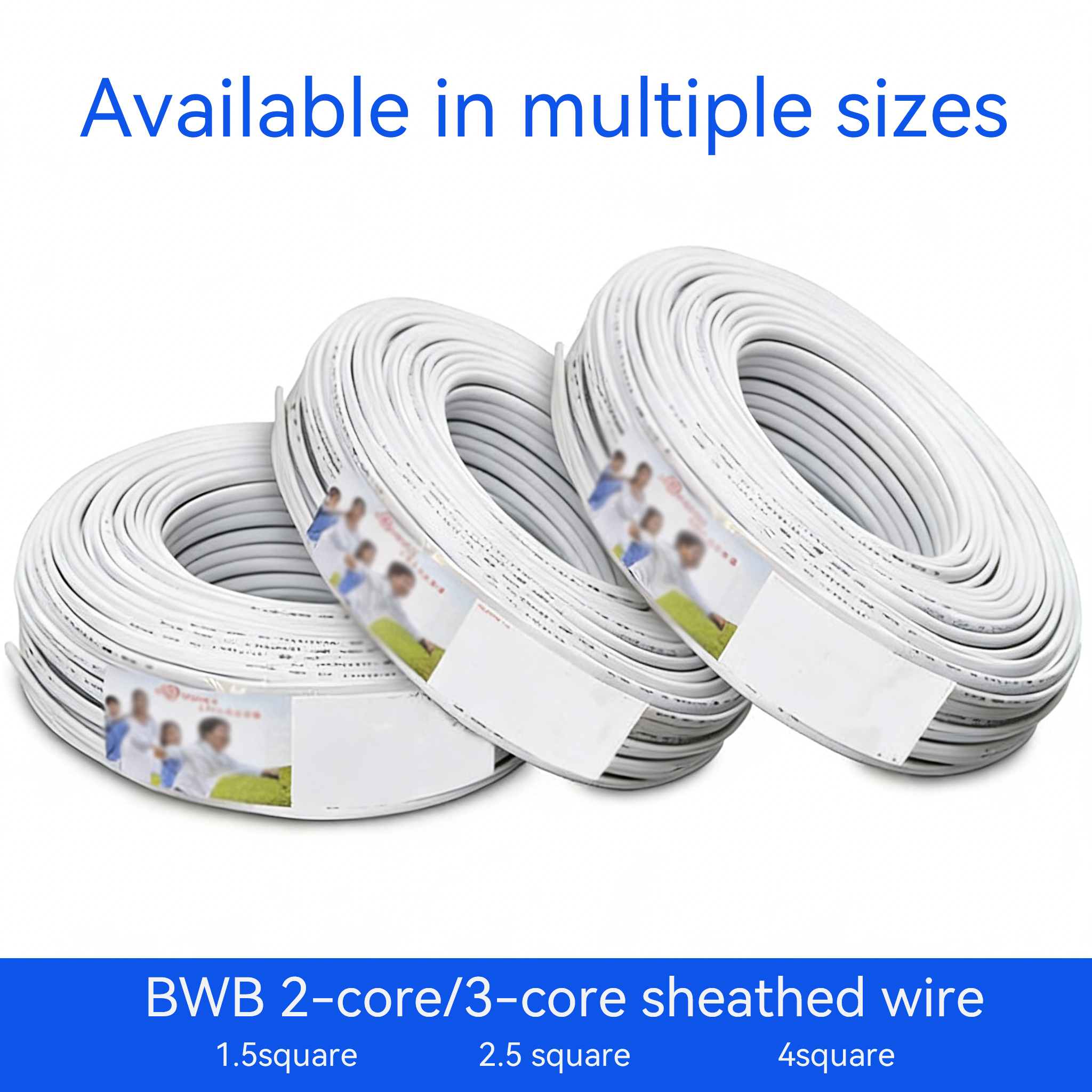

   تتوفر كابلات BVVB بمجموعة واسعة من المواصفات لتلبية احتياجات تطبيقات التركيب السطحي المختلفة. يتضمن عدد النوى بشكل أساسي نوعين: ثنائي وثلاثي النوى (الأكثر شيوعًا)، مع توفر مواصفات رباعية النوى لبعض الحالات. تتراوح مساحة المقطع العرضي من 0.75 مم² إلى 10 مم²، مع مواصفات شائعة مثل 2×1.0، 2×1.5، 3×1.5، 3×2.5، و3×4، لتغطية متطلبات التركيب السطحي في المنشآت السكنية والتجارية. سواءً لخطوط التحكم في الإضاءة، أو توصيلات المقابس العادية، أو توصيلات التركيب السطحي للأجهزة المنزلية عالية الطاقة والمعدات الصناعية الصغيرة، فإن المواصفات المناسبة متوفرة بسهولة دون الحاجة إلى طلبات خاصة، مما يجعل عملية الشراء والاستخدام مريحة.
6. فعالية عالية من حيث التكلفة، واقتصادي، وعملي، وقابل للتطبيق على نطاق واسع

   تُصنع كابلات BVVB من مادة PVC باستخدام عملية إنتاج متطورة، مما يُسهم في خفض تكلفتها نسبيًا. سعرها أعلى قليلًا من كابلات BVV ذات الغلاف الدائري، ولكنه أقل بكثير من الكابلات الخاصة، مثل الكابلات المقاومة للهب أو الحريق. في الوقت نفسه، تُوفر هذه الكابلات توازنًا مثاليًا بين الحماية والجمال والثبات، مما يُغني عن الحاجة إلى قنوات أو أنابيب أو مواد مساعدة إضافية، وبالتالي التحكم الفعال في تكاليف المشروع. تُعد كابلات BVVB الخيار الأمثل من حيث التكلفة لمعظم التطبيقات المدنية والصناعية العادية التي تتطلب تركيبًا سطحيًا، فهي تُلبي متطلبات السلامة والجمال، وتُساعد في توفير النفقات، ولها استخدامات واسعة النطاق.

سيناريوهات التطبيق الأساسية الأربعة لكابلات BVVB، والتي تغطي ديكور المنزل والتركيبات الصناعية البسيطة

بفضل مزاياها من حيث التصميم المسطح والجذاب، والحماية المزدوجة، وسهولة التركيب، تُستخدم كابلات BVVB بشكل أساسي في مجال "التركيبات الثابتة الظاهرة". وهي تغطي سيناريوهات متنوعة مثل الديكور المنزلي، وتمديدات المكاتب، والتركيبات الصناعية البسيطة، وتثبيت المعدات. تلبي التطبيقات الأساسية الأربعة احتياجات الحياة اليومية بشكل مباشر، مما يُسهّل عليك تحديد المواصفات المناسبة لحالة استخدامك المحددة بعد قراءة هذا.

1. الأسلاك المكشوفة في تجديد المنازل (السيناريو الأكثر شيوعًا) في مجال تجديد المنازل، يُستخدم نظام BVVB بشكل أساسي في حالات الأسلاك المكشوفة التي لا تتطلب تركيب أنابيب، ليحل محل المظهر غير الجذاب للأسلاك الصلبة من نوع BV والفوضى التي تُسببها الأسلاك المرنة من نوع RVV. تشمل التطبيقات المحددة ما يلي: • دوائر الإضاءة: تمديدات أسلاك التحكم في المفاتيح وتوصيلات وحدات الإضاءة في أماكن مثل غرف المعيشة وغرف النوم والشرفات (عادةً ما تستخدم مواصفات 2×1.0 و2×1.5؛ سلكان كافيان لاحتياجات الإضاءة). توصيل المقابس: تمديد الأسلاك للمقابس المكشوفة بالقرب من ألواح الحائط أو على الجدران، خاصة في تجديدات المنازل القديمة أو المناطق التي لا يكون فيها تركيب المواسير ممكناً (عادةً ما يتم استخدام مواصفات 3×1.5 و3×2.5؛ تتضمن الأسلاك الثلاثة أسلاك التيار المباشر والمحايد والأرضي، مما يضمن مستوى عالٍ من الأمان). مجالات خاصة: الأسلاك المكشوفة في المناطق الرطبة مثل الحمامات والمطابخ والشرفات (يوصى باستخدام عازل BVVB المقاوم للرطوبة لتوفير حماية أقوى، ومنع تلف العزل بسبب الرطوبة). أنظمة المنزل الذكي: أسلاك التحكم المكشوفة للأجهزة الذكية مثل الإضاءة ومحركات الستائر وأنظمة الوصول إلى الأبواب (عادةً ما تستخدم مواصفات 2×1.0 و 3×1.0، وهي مناسبة للأجهزة منخفضة الطاقة).
2. الأسلاك المكشوفة في المكاتب والمساحات التجارية في المكاتب والمساحات التجارية، حيث تُعتبر الجماليات والراحة من الأولويات، توفر BVVB مزايا كبيرة: • مناطق المكاتب: تمديدات كهربائية لمقابس الحائط والإضاءة في المكاتب وغرف الاجتماعات، بحيث تتماشى بشكل أنيق مع المكاتب والألواح الجدارية دون المساس ببيئة عمل مرتبة. متاجر البيع بالتجزئة: أسلاك مكشوفة لإضاءة المتجر، ومعدات نقاط البيع، وكاميرات المراقبة؛ التصميم المسطح لا يؤثر على جماليات المتجر، والتركيب سريع، مما يسمح بافتتاح المتاجر بشكل أسرع. مباني المكاتب: تمديد الأسلاك لإضاءة الطوارئ وإضاءة الممرات في الأماكن العامة، مما يلغي الحاجة إلى القنوات، ويقلل من تكاليف البناء، ويحافظ على نظافة الجدران.
3. أسلاك مكشوفة بسيطة للاستخدامات الصناعية والتجارية في البيئات الصناعية، يُستخدم نظام BVVB بشكل أساسي للأسلاك المكشوفة البسيطة وتركيبات المعدات الثابتة، وهو مناسب للحالات التي تكون فيها الجوانب الجمالية مهمة إلى حد ما ولا تكون الحماية المعقدة ضرورية: • ورش عمل صغيرة: أسلاك مكشوفة لإضاءة الورشة والمعدات الصغيرة؛ التركيب سريع، مما يضمن تشغيل المعدات في الوقت المناسب. • المستودعاتأسلاك مكشوفة لإضاءة المستودعات وكاميرات المراقبة؛ تصميم مسطح يلتصق بالجدران، مما يوفر مساحة تخزين، مع توفير مقاومة للرطوبة والتآكل في بيئات المستودعات. التركيبات المؤقتة: تمديدات كهربائية للإضاءة المؤقتة وإعدادات المكاتب في مواقع البناء؛ لا حاجة إلى قنوات، مما يسمح بإجراء تعديلات مرنة لتلبية الاحتياجات.
4. توصيلات المعدات الثابتة يُعدّ نظام BVVB مناسبًا أيضًا لتمديدات الأسلاك الثابتة، لا سيما في الحالات التي تتطلب تركيبًا مكشوفًا واستقرارًا عاليًا: • الأجهزة المنزلية الصغيرة: أسلاك ثابتة لأجهزة تكييف الهواء وسخانات المياه وأجهزة شفط الأبخرة المثبتة على الجدران؛ يتماشى التركيب المكشوف بشكل أنيق مع الجدران، مما يوفر كلاً من المظهر الجمالي والاستقرار مع أسلاك صلبة لتوفير إمداد طاقة موثوق. الأجهزة المستخدمة: أسلاك ثابتة لأجهزة المختبرات أو غرف الخوادم الصغيرة؛ يقلل التصميم من الفوضى، ويحمي العزل المزدوج الموصلات بشكل فعال، مما يمنع تداخل الإشارة أو أعطال التسرب.

دليل اختيار مواصفات كابلات BVVB: لا هدر، لا تحميل زائد

تتشابه مبادئ اختيار الأسلاك الأساسية في كابلات BVVB مع تلك الخاصة بالأسلاك الصلبة BV: يتم اختيار مساحة المقطع العرضي بناءً على القدرة الكهربائية، وعدد الأسلاك بناءً على الوظيفة، ومستوى الحماية بناءً على البيئة. لا حاجة لحسابات معقدة، إذ يمكن تطبيق المواصفات والتطبيقات الشائعة مباشرةً. تجنب استخدام أسلاك رفيعة للقدرات العالية أو أسلاك كبيرة الحجم تُهدر التكاليف. في الوقت نفسه، يجب مراعاة خصائص سيناريوهات التوصيلات المكشوفة لضمان مطابقة المتطلبات بدقة.

1.الاختيار حسب مساحة المقطع العرضي (مم²) (يحدد قدرة حمل التيار، مؤشر القلب)

كلما زادت مساحة المقطع العرضي، زادت قدرة تحمل التيار، وزادت الطاقة التي يمكنه التعامل معها. وفيما يلي السيناريوهات المناسبة لمساحات المقطع العرضي المختلفة (مع مراعاة خصائص الأسلاك الثابتة المثبتة على السطح):

• 0.75 مم²: قدرة حمل التيار 3-6 أمبير، مناسبة لإضاءة الطاقة المنخفضة، وخطوط التحكم في الأجهزة والعدادات (على سبيل المثال، BVVB 2×0.75، وتستخدم بشكل أساسي لتوصيلات الإضاءة الصغيرة).
• 1.0 مم²: قدرة حمل التيار 8-10 أمبير، مناسبة للإضاءة العامة، وخطوط التحكم في المعدات الصغيرة (على سبيل المثال، BVVB 2×1.0 لخطوط التحكم في مفاتيح الإضاءة، 3×1.0 لتوصيلات الأجهزة الذكية الصغيرة).
• 1.5 مم²: قدرة تحمل التيار 12-15 أمبير، وهي المواصفات الرئيسية للأسلاك المنزلية المثبتة على السطح، وهي مناسبة للمقابس العامة وأسلاك الإضاءة (على سبيل المثال، BVVB 3×1.5 لمقابس الحائط المثبتة على السطح، 2×1.5 لأسلاك إضاءة غرفة المعيشة).
• 2.5 مم²: قدرة تحمل التيار 20-25 أمبير، مناسبة للمقابس عالية الطاقة، ومكيفات الهواء المثبتة على الحائط، وسخانات المياه، والأجهزة الأخرى في الأسلاك المثبتة على السطح (على سبيل المثال، BVVB 3×2.5 لمكيفات الهواء وأسلاك سخانات المياه).
• 4 مم² وما فوق: قدرة تحمل التيار 30-40 أمبير، مناسبة للمعدات الصناعية والآلات عالية الطاقة في الأسلاك الثابتة المثبتة على السطح (على سبيل المثال، BVVB 3×4 لتوصيلات معدات المصانع الصغيرة).

ملاحظة إضافية: تتميز الأسلاك المثبتة على السطح بتبديد حرارة أفضل، مما ينتج عنه قدرة أعلى قليلاً على حمل التيار مقارنةً بالأسلاك المخفية داخل الجدران. مع ذلك، ينبغي ترك هامش أمان يتراوح بين 10% و20% عند الاختيار لتجنب التشغيل تحت الحمل الكامل لفترات طويلة وإطالة عمر الكابل.

2. الاختيار حسب عدد النوى (يحدد الوظائف، ويتكيف مع المتطلبات المختلفة)

تعتمد معالجات BVVB بشكل أساسي على معالجين أو ثلاثة معالجات، مع إمكانية استخدام معالج رباعي المعالجات في بعض الحالات. وفيما يلي سيناريوهات التكيف مع مختلف عدد المعالجات:

• سلك ثنائي النواة: سلك حي + سلك محايد، مناسب للإضاءة والأجهزة الصغيرة التي لا تتطلب تأريضًا (مثل المصابيح والمراوح الصغيرة للأسلاك المكشوفة).

• سلك ثلاثي النواة: سلك حي + سلك محايد + سلك أرضي، مناسب للمقابس المؤرضة والأجهزة عالية الطاقة (مثل مكيفات الهواء، وسخانات المياه، والمقابس الجدارية المكشوفة). يتميز بمعامل أمان عالٍ، وهو الأكثر شيوعًا في التركيبات السكنية والتجارية.

• رباعي النواة: طاقة متعددة الدوائر + إشارة، مناسب للمعدات الثابتة المعقدة والتحكم متعدد الدوائر (مثل المعدات الصناعية الصغيرة، والتحكم متعدد القنوات في الإضاءة). نادرًا ما يُستخدم في التطبيقات المدنية اليومية.

3. اعتبارات الاختيار (مفتاح تجنب المخاطر)

البيئات الرطبة/الخارجية: اختر نوعًا مقاومًا للرطوبة من BVVB، والذي يحتوي على غلاف أكثر سمكًا لمقاومة الرطوبة المحسنة، مما يمنع فشل العزل بسبب دخول الرطوبة؛ بالنسبة للتركيبات الخارجية المكشوفة، قم بتوفير حماية إضافية من أشعة الشمس لمنع تقادم الغلاف.

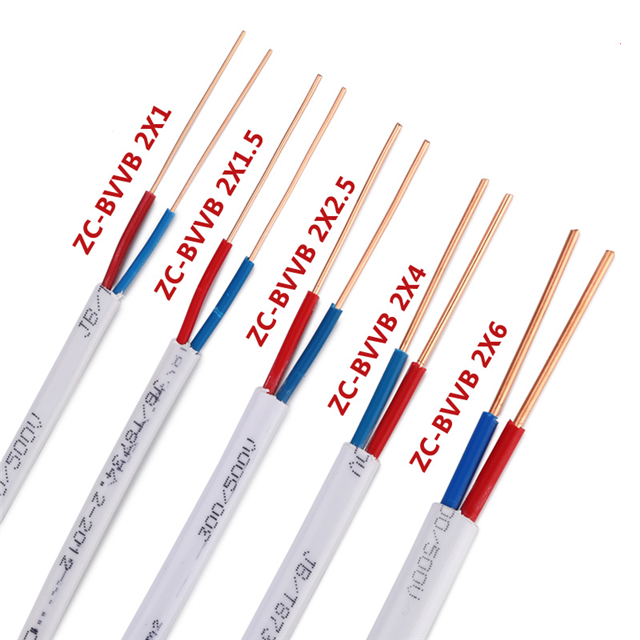

البيئات ذات درجات الحرارة العالية: اختر نوعًا من BVVB مقاومًا للهب/درجات الحرارة العالية (مثل ZC-BVVB أو ZCN-BVVB)، مع درجة حرارة تشغيل تصل إلى 90 درجة مئوية، مما يجعله أقل عرضة للتليين أو التقادم؛ مناسب لسيناريوهات مثل ورش العمل أو المطابخ ذات درجات الحرارة العالية.

الأسلاك لمسافات طويلة: قم بزيادة مساحة المقطع العرضي بشكل مناسب لتقليل فقد الطاقة ومنع ارتفاع درجة حرارة الكابل (على سبيل المثال، بالنسبة للأسلاك المكشوفة التي يزيد طولها عن 50 مترًا، فكر في الترقية إلى الحجم الأكبر التالي من المواصفات الأصلية).

الزوايا المكشوفة: تجنب الانحناء المفرط. سلك BVVB صلب، وقد يؤدي الانحناء المفرط بسهولة إلى كسر الموصل أو تلف الغلاف. عند الانعطاف، اترك بعض الارتخاء وثبّت الكابل بإحكام باستخدام المشابك.

خمسة مآزق رئيسية يجب تجنبها في عمليات الشراء والبناء، والابتعاد عن المخاطر غير القياسية

سوق كابلات BVVB متفاوت الجودة. ففي سبيل خفض التكاليف، يلجأ العديد من المصنّعين إلى التنازل عن بعض المعايير، كاستخدام موصلات نحاسية أرق، أو عزل أو غلاف غير كافٍ، أو أطوال قصيرة، أو عدم استيفاء معايير التسطيح. إن استخدام كابلات BVVB دون المستوى المطلوب لا يُقصر عمرها الافتراضي ويُشوّه مظهرها فحسب، بل يُؤدي أيضاً بسهولة إلى تسرب كهربائي، وحرائق، ومخاطر أخرى على السلامة. أثناء الشراء والتركيب، ضع النقاط الخمس التالية في اعتبارك لتجنب المنتجات دون المستوى المطلوب وضمان أسلاك مكشوفة آمنة، وذات مظهر جمالي، ومتينة.

1. اختر المعايير الوطنية بحزم، وتجنب المنتجات غير القياسية (تجنب المخاطر الأساسية) من السهل التعرف على كابلات BVVB ذات المعيار الوطني، ويجب عليك أيضًا البحث عن علامة شهادة 3C:

• قلب نحاسي: ذهبي لامع، خالٍ من الشوائب أو السواد، لا ينكسر بسهولة عند ثنيه باليد، مقطع عرضي موحد، هيكل صلب أحادي النواة، متوافق مع معيار GB/T3956-1997.
• طبقة العزل: لون شفاف، مقاومة للتآكل، لا تتقشر أو تتشقق بسهولة عند فركها باليد، بدون رائحة نفاذة، سمك موحد، بدون عدم انتظام أو فقاعات.
• الغلاف: لمعان موحد، نسيج سميك ومتين، لا يتلف بسهولة عند شده باليد، ملفوف بإحكام دون ارتخاء، سطح مستوٍ موحد، لا يوجد عدم انتظام، مصنوع من مادة غلاف PVC/ST4.
• العلامات: طباعة واضحة للطراز والمواصفات ورقم المعيار (JB 8734.2-1998) والشركة المصنعة وعلامة شهادة 3C على سطح الكابل، مقاومة للاحتكاك ولا يمكن مسحها بسهولة.
• الطول والقطر الكاملان: تُصنع الكابلات القياسية الوطنية بدقة وفقًا للأطوال المحددة عليها، دون أي نقص في الطول. يتوافق قطر السلك ومساحة المقطع العرضي مع المعايير ويمكن التحقق منهما في الموقع.

تتميز كابلات BVVB غير القياسية بعكس ذلك تمامًا: قلب نحاسي أرق، شوائب أكثر، لون أسود باهت، غلاف عازل رقيق يتشقق بسهولة، سطح غير مستوٍ وغير منتظم، علامات غير واضحة يسهل مسحها، نقص حاد في الطول، عرضة لارتفاع درجة الحرارة والتقادم والتسرب الكهربائي أو الحريق عند الاستخدام طويل الأمد. وتشكل هذه الكابلات، خاصةً في التركيبات المكشوفة، مخاطر سلامة أكبر.

2. لا تخلط بين الأسلاك الصلبة والمرنة؛ اختر بناءً على التطبيق.
سلك BVVB أحادي النواة صلب، مناسب للتركيبات الثابتة المكشوفة، ويجب عدم استخدامه مع أسلاك RVV المرنة في نفس دائرة التمديدات الثابتة. تجنب دفن سلك BVVB داخل الجدران (لأن غلافه عرضة للتآكل بفعل الأسمنت والتلف الناتج عن الضغط). لا تستخدم أسلاك RVV المرنة للتركيبات الثابتة المكشوفة (لأنها عرضة للفوضى وعدم الاستقرار). إضافةً إلى ذلك، لا يُنصح باستخدام سلك BVVB في الحالات التي تتطلب ثنيه أو تحريكه بشكل متكرر لتجنب كسر النواة أو تلف الغلاف.

3. تركيب قياسي للأسلاك المكشوفة لتجنب التلف
عند تركيب كابلات BVVB المكشوفة، استخدم مشابك تثبيت مخصصة، مع ضبط المسافة بينها بين 30 و50 سم، مع إبقاء الكابل قريبًا من الجدران أو الألواح الجانبية لمنع ارتخائه أو تدليه. تجنب ملامسته المباشرة للأجسام الحادة (مثل قضبان الصلب أو الأسلاك) أو الزيت لمنع تلف الغلاف. اترك بعض الارتخاء عند الزوايا لتجنب الانحناء المفرط؛ ويمكن استخدام مشابك الزوايا لضمان ترتيب الأسلاك بشكل أنيق ومنظم. في الأماكن الرطبة كالحمامات والمطابخ، ثبّت الكابل في أماكن جافة لتجنب تعرضه للرطوبة لفترات طويلة.

4. ميّز بين BVVB و BVV؛ لا تختر النوع الخاطئ
يوفر كلا النوعين حماية مزدوجة الطبقات ويحتويان على لب صلب واحد، لكن الفرق الرئيسي يكمن في شكلهما (مسطح مقابل دائري). في التركيبات المكشوفة، يُفضل استخدام BVVB لمظهر أنيق. أما في التطبيقات التي لا تُعتبر فيها الجماليات أولوية، فيمكن استخدام BVV (بتكلفة أقل قليلاً). لا تستخدم BVV كبديل لـ BVVB؛ فشكل BVV الدائري يبدو مزدحماً وغير جذاب في التركيبات المكشوفة.

5. اختر المواصفات وفقًا للاحتياجات؛ تجنب الأحجام الكبيرة جدًا
اختر المواصفات المناسبة بناءً على متطلبات الطاقة والتيار الفعلية. بالنسبة للأسلاك المكشوفة في المنازل، يكفي استخدام مقطع 1.5 مم² للمقابس والإضاءة العادية، بينما يُناسب مقطع 2.5 مم² الأجهزة عالية الطاقة. إن اختيار مواصفات أكبر عشوائيًا يزيد من تكاليف الشراء ويُهدر الموارد. على سبيل المثال، يكفي استخدام مقطعين 1.0 مم² لخطوط التحكم في الإضاءة العادية، بينما لا حاجة لمقطعين 1.5 مم². بالنسبة لمقابس الحائط المكشوفة، يكفي استخدام ثلاثة مقاطع 1.5 مم²، بينما لا حاجة لمقطعين 2.5 مم² إلا للأجهزة عالية الطاقة مثل مكيفات الهواء أو سخانات المياه.

خاتمة

يتميز كابل BVVB، الذي يُعدّ الخيار الأمثل في مجال التمديدات الثابتة المثبتة على السطح، بتصميمه النحيف والمسطح، وهيكله ذي الحماية المزدوجة، وأدائه المستقر والمتين. وعلى عكس المظهر غير الجذاب لأسلاك BV الصلبة، أو الأسلاك المرنة RVV التي تتسم بالفوضى والهشاشة، أو كابلات BVV ذات الغلاف الدائري، فقد أصبح كابل BVVB الخيار الأول للتمديدات المثبتة على السطح في الديكورات المنزلية والمكاتب والمنشآت الصناعية البسيطة.

قد تبدو الأسلاك المثبتة على السطح مشروعًا بسيطًا، لكنها في الواقع ترتبط ارتباطًا وثيقًا بالسلامة الكهربائية والمظهر الجمالي. فكابل BVVB عالي الجودة لا يضمن فقط استخدامًا مستقرًا للطاقة على المدى الطويل، بل يحافظ أيضًا على مظهر الجدران والألواح أنيقًا وجذابًا، متجنبًا الفوضى التي قد تؤثر سلبًا على المظهر العام للديكور. وعلى عكس أسلاك BV الصلبة المخفية والمدمجة في الجدران، يُستخدم كابل BVVB بشكل أكثر شيوعًا في التركيبات الظاهرة. وتؤثر جودته ومظهره بشكل مباشر على كل من المظهر الجمالي والسلامة الكهربائية للتركيب بأكمله.

إن اختيار كابل BVVB أصلي مطابق للمواصفات الوطنية، واتباع مبادئ "ملاءمة الموقع، ومطابقة المواصفات، والتركيب الموحد"، مع تجنب الكابلات الرديئة، يضمن تجنب متاعب الصيانة المستقبلية، ويجعل التمديدات الكهربائية السطحية آمنة وذات مظهر جمالي. سواءً كان ذلك لتزيين منزل خاص، أو تجديد منزل قديم، أو تمديدات كهربائية سطحية في المكاتب والمنشآت الصناعية، فإن كابلات BVVB تلبي جميع المتطلبات بفضل مزاياها من "تصميم مسطح وجذاب، وأمان ومتانة، وسهولة التركيب"، مما يجعلها "الخيار الأمثل" للتمديدات الكهربائية السطحية.

في نهاية المطاف، سواء تعلق الأمر بكابلات الطاقة أو غيرها من المواد الهندسية، تبقى الجودة والدقة أساس كل شيء. وعندما يتعلق الأمر بالأسلاك المثبتة على السطح، يجب أن تكون آمنة وموثوقة، فضلاً عن كونها جذابة بصرياً.
